Неправильный расчет размеров подъемных строп создает серьезные риски для безопасности и эксплуатации при любых такелажных операциях. Незначительная ошибка измерения в цехе или на рабочей площадке может привести к катастрофическому дисбалансу нагрузки, повреждению оборудования и несчастным случаям со смертельным исходом. Основная проблема связана с широко распространенной в отрасли путаницей между окружностью стропа и его эффективной рабочей длиной (EWL). Это недопонимание часто приводит к ошибкам при закупках, неудачным проверкам безопасности и неправильным конфигурациям такелажа, когда центр тяжести нагрузки неожиданно смещается.
Чтобы предотвратить эти проблемы, специалисты по такелажу должны принять стандартизированную, научно обоснованную систему измерения бесконечных и конфигурированных строп. Точный расчет необходимой длины сложных сцепных устройств обеспечивает соблюдение стандартов ASME B30.9 и OSHA во время закупок и повседневной работы. Понимание того, как правильно измерить круглый строп, является первым шагом в создании безопасной, предсказуемой и эффективной подъемной среды.
Стандартизированные измерения: отраслевым стандартом измерения круглого ремня является эффективная рабочая длина (EWL), измеряемая от кончика до кончика в горизонтальном положении, а не общая окружность.
Нюансы конфигурации: круглый строп «Глаз-глаз» требует определенных измерений между точками опоры, чтобы обеспечить точное распределение нагрузки.
Влияние сцепки на длину: Требуемая длина стропы определяется типом сцепки (вертикальная, колье, корзина) и углом стропа; неправильный расчет длины напрямую снижает номинальную грузоподъемность стропа.
Соответствие и проверка. Для старых строп недостаточно полагаться только на бирки производителя; физическая проверка длины является обязательным компонентом проверки перед использованием для выявления растяжения основной пряжи или повреждения оболочки.
Стандартизация терминологии в группах по закупкам и монтажу предотвращает ошибки при заказе, которые тормозят реализацию проектов. Когда команды используют разные определения длины, на объект прибывает неправильное оборудование. Такелажник, запрашивающий «стропу длиной десять футов», может иметь в виду вылет длиной десять футов, в то время как агент по закупкам может заказать стропу с общей окружностью десять футов. Такое отключение приводит к опасным модификациям на местах и задержкам проекта.

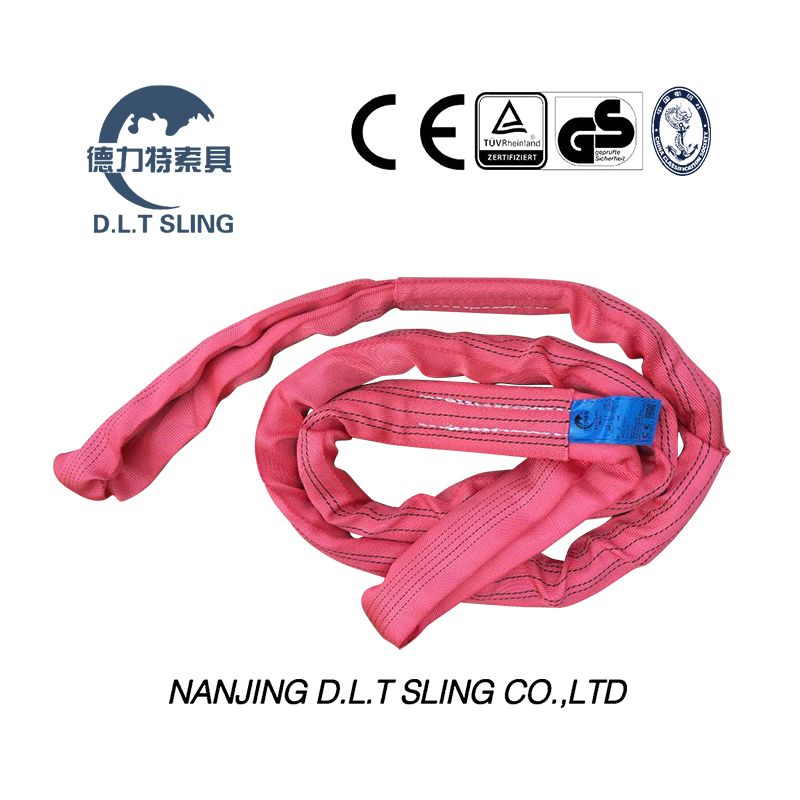

Окружность — это общая непрерывная петля бесконечной стропы. Это измерение ровно в два раза превышает EWL. Заказ по окружности приводит к получению стропы вдвое меньшего размера. Если такелажнику требуется радиус действия 10 футов и он заказывает строп с окружностью 10 футов, фактический радиус действия составит всего 5 футов. Внутренние несущие сердцевинные нити непрерывно проходят в этой петле, защищенной внешней трубчатой оболочкой. Измерение всей петли полезно для производства, но бесполезно для расчетов полевых такелажных работ.
Эффективная рабочая длина (EWL) — это расстояние между двумя опорными точками, когда строп находится под натяжением или лежит совершенно ровно. Это измерение, которое определяет, насколько далеко пройдет строп от крюка крана до точки крепления груза. EWL — единственный показатель, который следует использовать при планировании подъема, расчете высоты или заказе нового такелажа.
Требуемый охват (EWL) | Общая окружность | Общее приложение |
|---|---|---|
3 фута | 6 футов | Машинные подъемники с малым зазором |
6 футов | 12 футов | Стандартная складская обработка материалов |
10 футов | 20 футов | Монтаж металлоконструкций на строительной площадке |
20 футов | 40 футов | Подъем тяжелых промышленных модулей |
Стандартные отраслевые допуски обычно составляют от +/- 1% до 2% от заявленной длины. Эти отклонения влияют на многоветвевые подъемные механизмы. При использовании нескольких строп для подъема одного груза даже небольшая разница в длине может сместить центр тяжести, что приведет к наклону груза или созданию чрезмерной нагрузки на одну ногу. Для 20-футового стропа допуск в 2% означает, что строп может быть почти на 5 дюймов длиннее или короче, чем указано на бирке. Монтажники должны учитывать это при сочетании строп для сбалансированного подъема.

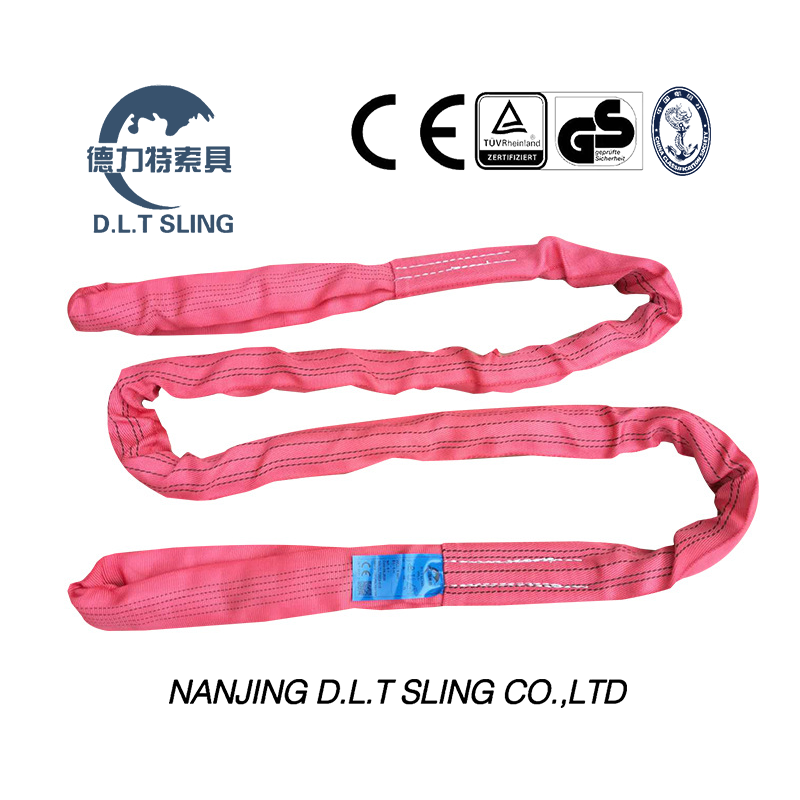

Точное измерение требует специальных методов и инструментов. Следование стандартизированному процессу обеспечивает согласованность и безопасность всего вашего парка такелажных установок.
Очистите строп и положите его на ровную чистую поверхность. Грязь, жир и мусор скрывают повреждения и не позволяют стропу лежать полностью ровно, что искажает измерения. Сравните идентификационную бирку с физическими размерами, чтобы убедиться, что стропа не растянулась за безопасные пределы. Если измеренная длина значительно превышает длину, указанную на маркировке, внутренние нити сердечника, вероятно, подверглись ударной нагрузке или необратимому удлинению, и строп необходимо немедленно вывести из эксплуатации.
Освободите большую ровную площадку в цехе или на инспекционном столе.
Положите стропу вниз и полностью натяните ее, чтобы устранить провисание защитной внешней оболочки.
Убедитесь, что внутренние нити сердечника выровнены и не скомканы внутри чехла.
Измерьте расстояние от внешнего кончика одного сложенного конца до внешнего кончика противоположного конца.
Запишите это измерение между точками подшипника как точное значение EWL.
Круглый слинг Eye -Eye имеет структурные различия: на каждом конце образованы отдельные петли. Для этой конфигурации вы не измеряете крайние внешние кончики. Вместо этого измерьте расстояние от внутренней опорной точки верхнего проушины до внутренней опорной точки нижней проушины. Это отражает фактическое расстояние между штифтом скобы и крюком крана, обеспечивая истинный рабочий вылет.
Мягкая рулетка: это лучший метод для гибких синтетических материалов. Мягкие ленты из стекловолокна отслеживают контуры без сжатия, обеспечивая точное считывание фактической длины ткани без перекручивания и изгиба.
Метод веревки или веревки: используйте нерастягивающуюся веревку или кусок веревки, обернутый вокруг такелажа. Отметьте или обрежьте его в месте нахлеста и измерьте его ровно, чтобы определить точную необходимую EWL для нерегулярных нагрузок, таких как пучки труб или асимметричное оборудование.
Ограничения жесткой ленты: использование жесткой металлической рулетки на гибких синтетических материалах приводит к ошибкам. Металлические ленты не соответствуют форме стропы, что часто приводит к недооценке истинной длины, особенно на более длинных стропах, где лента провисает или изгибается.
Расчеты физической длины напрямую связаны с математикой сбалансированного подъема. Правильный расчет необходимой длины обеспечивает безопасные углы стропа и оптимальное распределение нагрузки по всем точкам крепления.
Чтобы рассчитать точную минимальную длину стропы, необходимую для достижения безопасных углов стропа (с целью 60 градусов или более от горизонтали), вы должны определить переменные: ширина груза (Ш), высота над головой/высота (В) и количество опор. Геометрическая формула использует эти переменные для определения необходимого охвата. Для простого подъема на двух опорах длина равна гипотенузе прямоугольного треугольника, образованного высотой высоты и половиной ширины груза.
Например, если у вас есть груз с точками захвата на расстоянии 10 футов друг от друга (W=10), и вы хотите, чтобы крюк крана находился ровно на 10 футов над грузом (H=10). Половина ширины груза составляет 5 футов. Используя теорему Пифагора (a² + b² = c²), вы вычисляете 5² + 10² = 25 + 100 = 125. Квадратный корень из 125 составляет примерно 11,18 футов. Следовательно, вам нужны стропы с EWL не менее 11,2 футов, чтобы поддерживать указанную высоту и угол.
Вертикальная сцепка: обеспечивает прямое использование длины 1:1. Строп свисает прямо вниз от крюка до точки крепления груза. 10-футовый строп обеспечивает радиус действия ровно 10 футов.
Колье-сцепка: узкая точка занимает физическую длину и уменьшает как эффективный радиус действия, так и емкость, обычно на 20%. Строп проходит вокруг груза и обратно через себя. При расчете необходимой EWL для сцепного устройства необходимо учитывать окружность груза.
Сцепное устройство для корзины: Прохождение стропа под грузом эффективно уменьшает вылет вдвое, одновременно удваивая грузоподъемность, в зависимости от соотношения D/d (отношения диаметра груза к диаметру стропа). 20-футовый строп EWL, используемый в настоящем вертикальном сцепном устройстве для корзин, обеспечит расстояние от крюка до нижней части груза всего 10 футов.
Углы строп определяют необходимую длину для поддержания безопасного центра тяжести. Меньшие углы (ближе к горизонтали) резко увеличивают натяжение каждой ноги стропы. В тригонометрии подъема используется формула: Вылет = Высота/Косинус угла. Это обеспечивает основу для принятия решений для определения правильной длины стропа для любого конкретного подъемника. Монтажники должны всегда следить за тем, чтобы выбранная длина стропы не создавала угол менее 30 градусов от горизонтали, поскольку коэффициент натяжения становится опасно высоким.
Стандартные складские стропы существенно отличаются от вариантов конструкции повышенной прочности. Суровые условия окружающей среды, абразивные материалы и непредсказуемый характер нагрузок на рабочей площадке диктуют особые требования к измерениям и закупкам.
Измерение круглых строп из непрерывной нити отличается от измерения плоских строп из полиэфирной ленты. Строительный круглый строп образует непрерывную петлю из основных нитей, в то время как лямочные стропы часто имеют определенные конфигурации проушин, вшитых в концы, например, плоские, скрученные или конические проушины. Эти типы глаз влияют на то, как выравниваются опорные точки под напряжением. Круглые стропы выдерживают нагрузку и крюк гораздо лучше, чем плоские стропы, но их трубчатая форма означает, что они могут сбиваться в комки, если не измерять их при небольшом натяжении.
Воздействие влаги, ультрафиолетового излучения и экстремальных температур влияет на материал куртки. Со временем эти факторы окружающей среды могут изменить измеряемую длину и ухудшить состояние внутренних волокон. Стропа, оставленная в грязи и на солнце, затвердеет, и ее будет трудно положить ровно для точного измерения EWL. Регулярная чистка и правильное хранение обязательны для поддержания стабильности размеров.
Под нагрузкой полиэстер удлиняется иначе, чем высокопроизводительные волокна, такие как HMPE или Dyneema. Полиэстер обычно растягивается примерно на 3% при номинальной мощности, тогда как высокопроизводительные волокна растягиваются менее чем на 1%. Эта эластичность должна учитываться при первоначальной длине, чтобы груз оставался сбалансированным после поднятия. Если вы поднимаете жесткий, точно обработанный компонент, растяжение длинного полиэфирного стропа на 3% может привести к неприемлемому наклону во время первоначального захвата.
Добавление изнашиваемых накладок или рукавов для защиты кромок увеличивает объем стропы. Эта дополнительная толщина требует небольших корректировок в расчетах длины, особенно для подъемников с малым зазором, где важен каждый дюйм. Втулка потребляет небольшую часть гибкости стропа и может слегка изменить геометрию опорной точки при намотке вокруг острого угла.
Ошибки при закупках приводят к значительным рискам для безопасности на рабочей площадке. Внедрение строгих протоколов снижает эти опасности и гарантирует, что такелажное оборудование соответствует проектному плану подъема.
Несоответствующие стропы в многоопорных подъемниках. Использование строп с разными значениями EWL из-за неравномерного растяжения или различных производственных партий приводит к неравномерному распределению нагрузки. Одна нога может нести всю нагрузку, что приводит к ее катастрофическому выходу из строя.
Отсутствующие или неразборчивые бирки. Использование стропа, на котором бирка длины и грузоподъемности неразборчива, нарушает правила безопасности. Независимо от физических размеров, строп без маркировки должен быть немедленно выведен из эксплуатации.
Неправильное применение сцепки: заказ стропа с учетом вертикального вылета, но использование его в сцепном устройстве без учета потерянной длины приводит к тому, что крановый блок опускается до того, как груз оторвется от земли.
Установите строгий протокол для сопоставления серийных номеров и серийных испытаний многоветвевых сборок. Это гарантирует, что все ножки имеют одинаковые характеристики растяжения и длину прямо с завода.
Внедряйте регулярные контрольные испытания и повторную калибровку измерений во время ежегодных проверок, чтобы как можно раньше обнаружить любое удлинение или деградацию.
Требуйте от всего персонала, занимающегося закупками, указывать «Эффективную рабочую длину (EWL)» в каждом заказе на поставку, что полностью исключит путаницу с длиной окружности.
Сопоставьте первоначальную стоимость строп нестандартной длины с эксплуатационной эффективностью и гарантиями безопасности, связанными с наличием точно подходящего такелажа. Нестандартная длина исключает необходимость использования неудобных конфигураций оснастки, исключает использование опасных цепей и снижает риск несчастных случаев, вызванных импровизированной балансировкой нагрузки.
Немедленно проверьте свой текущий инвентарь такелажа, чтобы выявить и удалить стропы с отсутствующими бирками или несоответствиями в длине.
Обновите документацию по закупкам, указав в ней явное требование измерений эффективной рабочей длины (EWL) для всех будущих заказов на стропы.
Прежде чем выполнять сложные подъемы на нескольких опорах, ознакомьтесь с расчетными таблицами нагрузок и рассчитайте точные требования к высоте.
Свяжитесь с сертифицированным специалистом по такелажу, чтобы разработать индивидуальные характеристики строп, если стандартная длина требует небезопасных углов строп.
Ответ: отраслевым стандартом является измерение эффективной рабочей длины (EWL), а не общей окружности. EWL — это расстояние от точки опоры до точки опоры в горизонтальном положении.
A: Измерьте конфигурацию «проушина-проушина» от внутренней точки опоры верхней проушины до внутренней точки опоры нижней проушины, когда строп лежит ровно.
О: Приемлемое производственное отклонение обычно составляет от +/- 1% до 2% от заявленной длины. Этот допуск необходимо учитывать при сборке многоопорных подъемников.
Ответ: Сцепное устройство потребляет физическую длину, когда строп обхватывает груз и проходит сквозь себя, уменьшая эффективный вылет и снижая номинальную грузоподъемность.
Ответ: Стандарты ASME B30.9 определяют критерии удаления. Если постоянное удлинение превышает допустимые пределы производителя, строп необходимо вывести из эксплуатации.
Ответ: Правила OSHA и ASME требуют немедленного снятия любого ремня, на котором отсутствует разборчивая идентификационная бирка, независимо от его физического состояния или измеренной длины.
Ответ: Да, высокопроизводительные волокна, такие как HMPE, растягиваются значительно меньше (менее 1%) по сравнению со стандартным полиэстером (около 3%) под нагрузкой, что влияет на расчет длины во время подъемов.
