Как использовать подъемный строп?

Подъемные операции сопряжены с огромным риском. Выход из строя оборудования или неправильное выполнение такелажа приводит к катастрофическим авариям, простою оборудования и серьезной ответственности. Приобретение качественного такелажного оборудования – это только первый шаг. Для обеспечения безопасности операторы должны обладать стандартизированным, основанным на физике пониманием динамики нагрузки, мощности сцепки и факторов ухудшения состояния окружающей среды. Простое прикрепление ремня к крючку нарушает основные правила безопасности. Безопасный подъем требует систематической структуры, охватывающей расчет нагрузки перед подъемом, правильное выполнение сцепки, защиту кромок и обязательные проверки соответствия стандартам OSHA и ASME. В этом руководстве подробно описано, как правильно использовать подъемный строп , чтобы ваша бригада такелажа понимала механику каждого подъема. Мы занимаемся расчетом нагрузки, выполнением сцепки и обязательными проверками соответствия.

• Грузоподъемность динамична: предельная рабочая нагрузка подъемного стропа (WLL) резко меняется в зависимости от типа сцепного устройства (вертикальное, колье, корзина) и угла подъема.

• Материал диктует применение: Синтетические варианты, такие как промышленный лямочный строп, обеспечивают гибкость и защиту от нагрузки, но требуют более строгой защиты кромок по сравнению с цепью из сплава или проволочным тросом.

• Осмотр обязателен: по закону требуется визуальный осмотр перед использованием для выявления порезов, ссадин, химических повреждений или отсутствия идентификационных меток перед любым подъемом.

• Зоны безопасности спасают жизни: такелажные бригады должны обеспечивать соблюдение строгих запретных зон; персонал никогда не должен находиться под или рядом с подвешенным грузом во время подъема.

• Центр тяжести контролирует подъем. Правильная установка требует определения и фиксации центра тяжести груза, чтобы предотвратить его смещение, проскальзывание или неравномерное распределение натяжения.

Оценка перед подъемом: динамика нагрузки и выбор стропа

Расчет пределов рабочей нагрузки (WLL) и углов стропа

Предел рабочей нагрузки (WLL) представляет собой максимальный вес, который строп может безопасно выдержать в нормальных рабочих условиях. Перед использованием всегда необходимо читать идентификационные бирки производителя. Эти теги определяют WLL для разных типов сцепок. Никогда и ни при каких обстоятельствах не превышайте эти пределы. Такелаж требует точных расчетов, а не догадок. Вы рассчитываете общий вес груза, включая все прикрепленное такелажное оборудование, такое как скобы, крюки и подъемные кольца, чтобы гарантировать, что строп выдержит общий вес под определенным углом подъема.

Углы строп существенно влияют на натяжение. Уменьшение горизонтального угла стропа экспоненциально увеличивает натяжение и нагрузку на такелажное оборудование. Это явление известно как коэффициент угла стропа. Стропа, поднимающая груз под углом 30 градусов, испытывает значительно большую нагрузку, чем стропа, расположенная под углом 60 градусов. Когда угол падает, напряжение увеличивается. Вы должны учесть этот множитель, прежде чем подавать сигнал крановщику.

Подбор материала и конструкции стропа в соответствии с применением

Выбор правильного материала определяет успех лифта. Промышленные лямки из синтетического полиэстера или нейлона идеально подходят для хрупких грузов или готовых деталей. Он не царапает и не повреждает поверхность обрабатываемых деталей. Однако синтетика по-прежнему подвержена воздействию тепла, острых краев и разрушению под воздействием ультрафиолета. При подъеме стальных плит или бетонных блоков необходимо использовать защиту кромок.

При выборе подъемного стропа «Проушина» вы выбираете между конфигурациями Типа 3 (Плоская проушина) и Типа 4 (Перекрученная проушина). Перекошенные глаза ровно лежат на крюке крана. Это позволяет более эффективно пристегивать колье и снижает износ ткани. Круглые стропы имеют конструкцию с непрерывной петлей, а плоские тканые стропы сплетены плоско. Для работы в условиях высоких температур, абразивных или экстремально тяжелых условий эксплуатации становятся необходимыми металлические альтернативы, такие как цепные стропы из сплава класса 80 или 100 или проволочный трос. Синтетика выйдет из строя при сильной жаре или сильном истирании.

Методы основной сцепки подъемного стропа

Вертикальная сцепка

Вертикальная сцепка предполагает прямую линию от крюка подъемника непосредственно до груза. Эта конфигурация использует 100% полной загрузки стропа. Хотя он максимизирует производительность, он обеспечивает нулевой контроль вращения груза. Вертикальная сцепка лучше всего подходит для подъема предметов с помощью специально спроектированных централизованных точек подъема. Примеры включают один болт с проушиной на двигателе или специальную подъемную проушину на корпусе насоса. Вы должны убедиться, что центр тяжести груза идеально расположен под крюком, чтобы предотвратить раскачивание.

Колье-хитч

Сцепка-чокер образуется, когда строп проходит сквозь себя и плотно удерживает груз. Этот метод обеспечивает превосходный контроль, но снижает WLL примерно на 20%. Снижение происходит за счет напряжений, сосредоточенных в месте штуцера и угле штуцера. В этом случае лучше всего подойдет Twisted Eye-Eye подъемный ремень , чтобы уменьшить износ в месте удушения. Никогда не прижимайте дроссель к нагрузке. Эта практика, известная как забивание дросселя, серьезно повреждает волокна стропы и ухудшает подъемную силу.

Корзина сцепка

Сцепное устройство для корзины удерживает груз, при этом обе проушины прикреплены к подъемному крюку. Настоящая вертикальная сцепка корзины удваивает максимальную грузоподъемность одной опоры при условии, что опоры остаются под углом 90 градусов к грузу. Центр тяжести груза должен находиться ниже точек подъема. Это предотвращает выскальзывание груза из корзины. Если груз смещается, весь подъемник становится неустойчивым. Используйте сцепные устройства для корзин с двойной обмоткой для плавных цилиндрических грузов, чтобы улучшить сцепление и предотвратить скольжение.

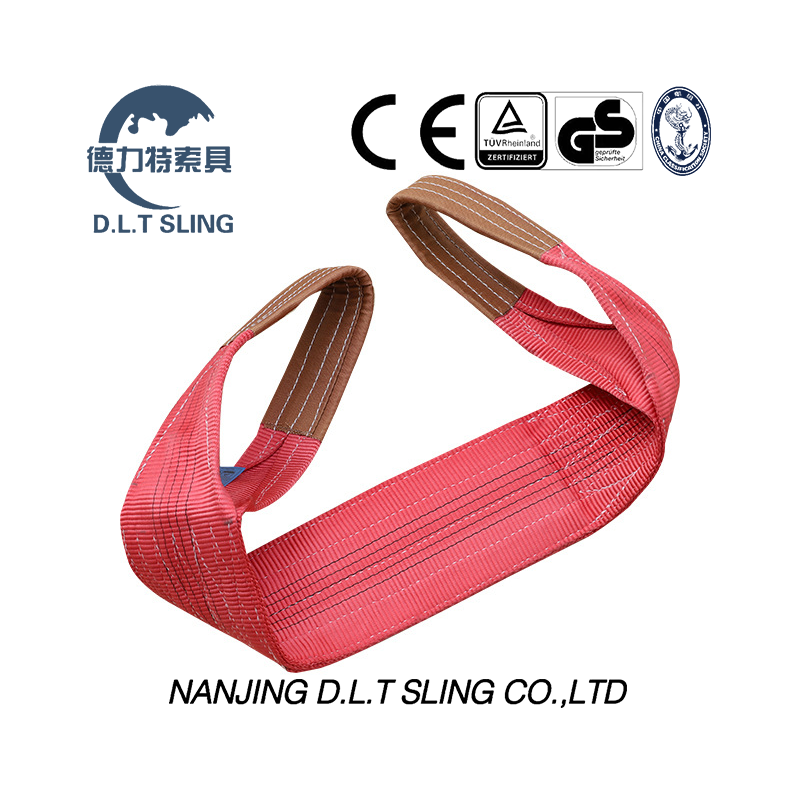

Выполнение такелажа: как безопасно использовать подъемный строп «глаз-глаз»

Закрепление груза, крепления крюка и центра тяжести

Прежде чем применять полное натяжение, определите местонахождение центра тяжести (ЦТ). Расположите стропу так, чтобы центр тяжести оставался устойчивым во время первоначального пробного подъема. Убедитесь, что крючок правильно сидит в проушине и не сдавливает его. Избегайте нагрузки кончиком крючка. Нагрузка на кончик приводит к тому, что крючок изгибается или ломается под давлением. Используйте слоганы для управления ротацией груза. Слоганы позволяют персоналу направлять груз, не попадая в зону падения.

1. Определите вес груза и центр тяжести.

2. Выберите подходящий метод стропа и сцепки.

3. Прикрепите строп к грузу и крюку крана.

4. Приложите небольшое натяжение, чтобы проверить баланс и надежное крепление.

5. Прежде чем продолжить, поднимите груз на несколько дюймов, чтобы убедиться в устойчивости.

Защита кромок и предотвращение деградации строп

Незащищенные острые края и абразивные поверхности являются причиной большинства поломок синтетических ремней. В такелаже острой кромкой является любая кромка, не закругленная до определенного радиуса, требуемого производителем стропа на основе WLL. Вы должны использовать средства смягчения, чтобы защитить волокна строп от разрезания под натяжением. Магнитные угловые протекторы, устойчивые к порезам втулки и прочные изнашиваемые накладки обеспечивают необходимые барьеры между грузом и стропом.

Безопасность персонала: зоны отчуждения и подвешенные грузы

Установите политику абсолютной нетерпимости к стоянию, ходьбе или работе под подвешенным грузом. Рассчитайте и обеспечьте соблюдение границ физической безопасности на основе высоты подъема и потенциального отклонения или раскачивания груза. Прежде чем поднимать груз с земли, установите четкие сигналы руками или протоколы радиосвязи между такелажником, корректировщиком и оператором крана. Все на объекте должны понимать план коммуникации.

Экологические и химические ограничения

Синтетические материалы имеют ограничения по эксплуатации в суровых условиях. Стандартные синтетические материалы обычно имеют температурный предел 194°F (90°C). Вы также должны учитывать химическое воздействие. Нейлон остается уязвимым для кислот, а полиэстер остается уязвимым для щелочей. Перед использованием синтетических строп в промышленных условиях проверьте химическую совместимость. Если вы работаете на химическом заводе, проверьте материал стропы на предмет наличия в нем конкретных химикатов.

Протоколы обязательных проверок и их соблюдение

Визуальный осмотр перед использованием

Операторы должны выполнять ежедневные визуальные проверки в соответствии со стандартами ASME B30.9. Откажитесь от промышленного лямочного стропа, если вы обнаружите ожоги кислотой или щелочью, плавление, обугливание, дыры, разрывы, порезы, зазубрины, сломанные швы или чрезмерный абразивный износ. Примените правило отсутствующего тега. Если бирка WLL неразборчива или отсутствует, немедленно снимите строп с эксплуатации. Не угадывайте грузоподъемность немаркированного ремня.

Периодические и ежегодные проверки соответствия

Требуются документированные периодические проверки, проводимые назначенным компетентным лицом. Внедрите систему цветового кодирования или маркировки для отслеживания интервалов проверок и обеспечения соответствия требованиям на всем предприятии. Это гарантирует, что все стропы, находящиеся в обращении, остаются безопасными для использования. Ведите подробные записи этих проверок, чтобы удовлетворить требования OSHA и защитить свою ответственность в случае инцидента.

Риски реализации и стратегии их смягчения

Как избежать типичных ошибок при монтаже

Избегайте ударных нагрузок. Ударная нагрузка возникает при резком ускорении или замедлении. Рычаг нагрузки временно превышает допустимую предельную нагрузку, вызывая микропереломы или разрывы волокон. Никогда не скручивайте, не завязывайте и не скручивайте стропу вместе, чтобы сократить ее длину. Это нарушает расчетное распределение нагрузки. Не кладите груз на стропу во время укладки. Это создает точки защемления, которые сдавливают синтетические волокна и ставят под угрозу будущие упражнения.

Обучение и стандартизация такелажных бригад

Официальное обучение и сертификация такелажных работ по-прежнему необходимы для всего персонала, занимающегося подъемными работами. Разработайте стандартизированные письменные планы подъема сложных, тяжелых или асимметричных грузов. Это гарантирует, что все члены команды понимают стратегию выполнения. Регулярные беседы с инструментами и совещания по технике безопасности укрепляют эти принципы и ставят безопасность на передний план повседневной деятельности.

Заключение

Безопасные подъемные операции зависят от выбора правильного стропа и применения математически обоснованных методов такелажа. Выбирайте типы сцепок и материалы строп с учетом хрупкости груза, веса, центра тяжести и опасностей для окружающей среды. Такелаж требует точности, дисциплины и строгого соблюдения норм безопасности.

• Немедленно проверьте свое текущее оборудование и выбросьте все немаркированное оборудование.

• Замените недокументированные или поврежденные стропы сертифицированными аналогами.

• Инвестируйте в сертифицированную защиту кромок для всех видов синтетических строп.

• Убедитесь, что ваши операторы ежегодно проходят надлежащее и документально подтвержденное обучение монтажу.

Часто задаваемые вопросы

Вопрос: Как рассчитать безопасную рабочую нагрузку подъемного стропа?

О: Проверьте на бирке производителя предел рабочей нагрузки (WLL). Отрегулируйте эту базовую грузоподъемность в зависимости от типа сцепного устройства (вертикальное, колье или корзина) и рассчитайте уменьшение, вызванное углом стропа, используя коэффициент угла стропа.

Вопрос: В чем разница между подъемным ремнем Eye-Eye и круглым ремнем?

Ответ: Слинг «око-око» представляет собой плоскую тканую ленту с петлями на обоих концах. Круглый слинг представляет собой непрерывную петлю из синтетической пряжи, заключенную в защитную трубчатую оболочку.

Вопрос: В чем разница между подъемными стропами типа 3 (плоская проушина) и типа 4 (закрученная проушина)?

A: Плоские проушины типа 3 ориентированы в той же плоскости, что и корпус ремня. Закрученные проушины типа 4 повернуты на 90 градусов, что позволяет им лучше сидеть на крюках крана и образовывать более эффективные сцепные устройства.

Вопрос: Как угол стропа влияет на грузоподъемность?

Ответ: По мере уменьшения горизонтального угла стропы натяжение стропы увеличивается в геометрической прогрессии. Меньший угол снижает эффективную грузоподъемность стропа.

Вопрос: Когда следует вывести из эксплуатации промышленный лямочный строп?

О: Немедленно снимите его, если вы обнаружите порезы, дыры, разрывы, зазубрины, химические ожоги, плавление, сломанные швы, чрезмерный износ или если идентификационная бирка отсутствует или неразборчива.

Вопрос: Можно ли завязать узел на подъемном стропе, чтобы его укоротить?

О: Нет. Завязывание узла серьезно снижает грузоподъемность стропа и нарушает расчетное распределение нагрузки, что делает его крайне небезопасным.
