Крепление дорогостоящего или тяжеловесного груза полностью зависит от механической целостности системы крепления; выход из строя оборудования невозможен. Неправильно выбранные или неправильно эксплуатируемые устройства крепления приводят к смещению груза, повреждению груза, серьезным нарушениям безопасности и нарушениям требований Министерства транспорта (DOT). Понимание точной механической работы крепления с храповым механизмом имеет решающее значение для оценки качества оборудования, обеспечения правильного применения оператором и выбора правильных характеристик для контроля коммерческих грузов.
Основной механизм основан на зубчато-собачьей системе, которая преобразует ручное накачивание в намотку с высоким натяжением, надежно фиксируя лямку на месте.
Решения о закупках должны определяться пределом рабочей нагрузки (WLL), который по закону должен составлять одну треть от общей прочности ремня на разрыв.
Правильная заправка ленты, в частности подача ленты снизу оправки, не подлежит обсуждению, чтобы предотвратить проскальзывание и механическое заклинивание под нагрузкой.
Стратегическое размещение, такое как расположение храпового механизма на пассажирской стороне автомобиля, снижает риски регулировки на дороге.
Стандартная система крепления груза состоит из двух частей, что обеспечивает максимальную универсальность при различных профилях нагрузки. Короткий фиксированный конец содержит основной механизм натяжения. Он оснащен прочной металлической пряжкой и встроенным концевым креплением, например проволочным крючком, плоским крючком или удлинителем цепи. Эта секция крепит узел к одной стороне транспортного средства и обычно имеет небольшую длину — обычно от 12 до 18 дюймов — поэтому натяжное устройство остается легко доступным для оператора, стоящего на земле. Длинный регулируемый ремень состоит из высокопрочной ленты, длина которой часто составляет от 27 до 30 футов для стандартных операций на платформе. Он имеет свободный конец для продевания в пряжку и специальный конец на противоположной стороне. Эта двухкомпонентная конструкция позволяет операторам охватывать грузы различных размеров, от низкопрофильных стальных рулонов до штабелированных пиломатериалов, сохраняя при этом механический натяжной блок в пределах безопасной досягаемости.

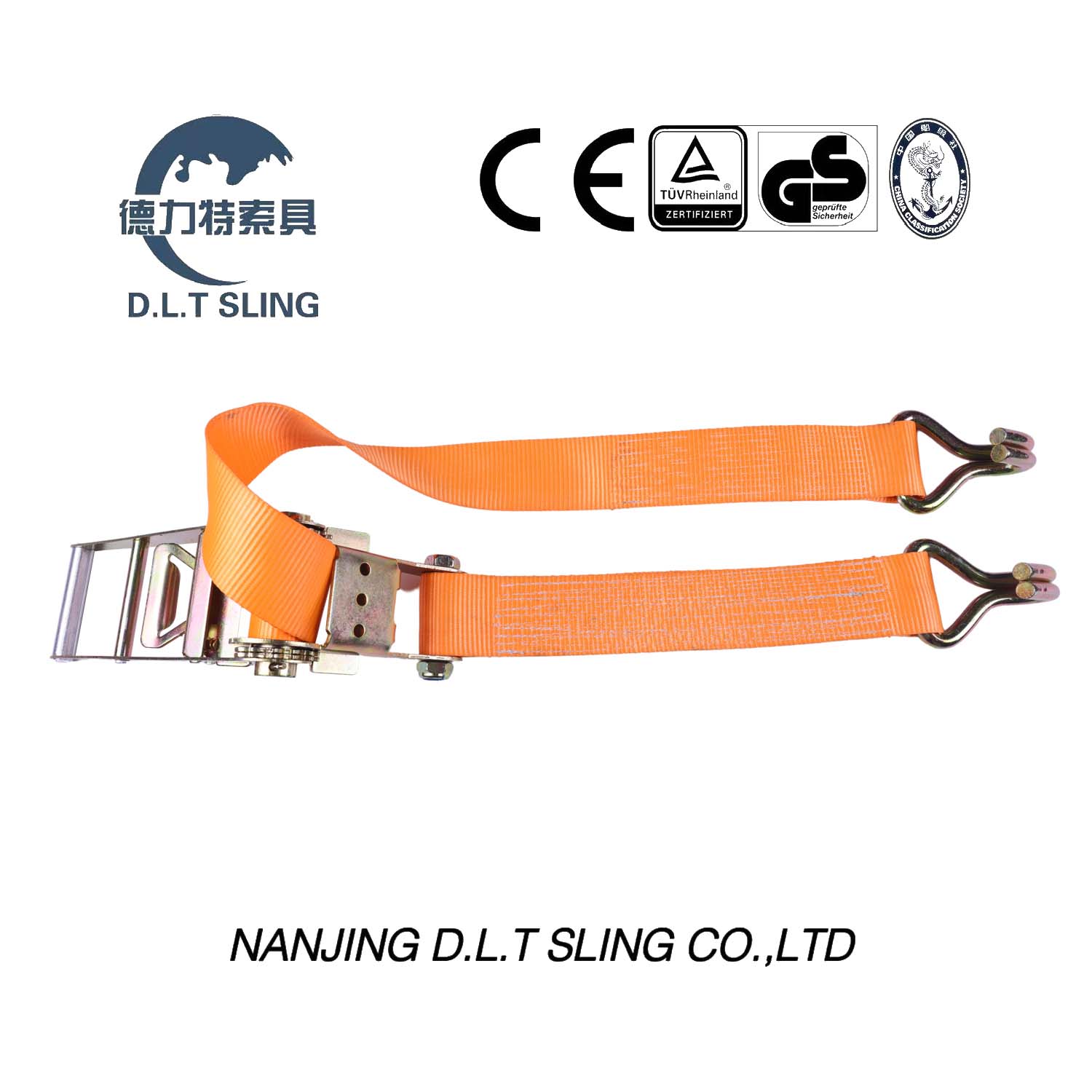

Механическим ядром системы является ремешок с храповым механизмом. Он состоит из ручки, вращающейся разъемной оправки, сдвоенных шестерен и подпружиненного рычага разблокировки, называемого собачкой. Разъемная оправка действует как катушка или прорезь, через которую проходит лента. Когда оператор качает ручку, собачка входит в зацепление с зубьями сдвоенных шестерен. Это зацепление предотвращает раскручивание назад. Он поддерживает однонаправленное натяжение, благодаря чему ремень становится все туже с каждым накачиванием. Механическое преимущество, обеспечиваемое длиной ручки, позволяет одному оператору прикладывать к грузу силу в тысячи фунтов с минимальными физическими нагрузками. Модели для тяжелых условий эксплуатации часто оснащены более широкими прорезиненными ручками, обеспечивающими лучший захват и удобство использования в ненастную погоду.
В коммерческих стяжках преимущественно используются высокопрочные полиэфирные лямки, а не нейлон или полипропилен. Полиэстер имеет удивительно низкий коэффициент растяжения, обычно растягиваясь всего на 2–3% при максимальных рабочих нагрузках. Это предотвращает ослабление ремня при воздействии дорожной вибрации, резкого торможения и смещения груза. Кроме того, полиэстер обеспечивает высокую устойчивость к ультрафиолетовому излучению и минимальное водопоглощение. Эти свойства материала предотвращают гниение ленты, замерзание в жесткие блоки во время зимней транспортировки или разрыв под нагрузкой.
Тип материала | Растягивание под нагрузкой | Устойчивость к ультрафиолетовому излучению | Водопоглощение | Основное приложение |
|---|---|---|---|---|
Полиэстер | 2% - 3% | Высокий | Низкий | Контроль грузов тяжелых бортовых платформ и сухих фургонов. |
Нейлон | 10% - 15% | Середина | Высокий | Эвакуационная буксировка и динамический подъем (не идеально подходит для статических креплений). |
Полипропилен | Умеренный | Низкий | Ноль | Легкое морское применение; быстро разрушается под воздействием солнечных лучей. |
Очень важно правильно подобрать концевой фитинг к точке крепления автомобиля. Несовместимые фитинги могут вызвать изгиб конструкции, точечную нагрузку на крюк или случайное отсоединение под натяжением. Операторы должны оценить конфигурацию прицепа перед выбором оборудования.
Плоские крюки: разработаны специально для бортовых прицепов, оснащенных боковыми поручнями. Они распределяют нагрузку по более широкой площади поверхности, чтобы предотвратить выдавливание алюминиевых или стальных рельсов.
Проволочные крючки и J-образные крючки: идеально подходят для крепления к прочным D-образным кольцам, утопленным в платформу прицепа. Их узкий профиль позволяет им надежно закрепляться в узких точках крепления.
Фитинги E-Track: предназначены для фиксации непосредственно в рельсах E-Track, установленных на внутренних стенках закрытых сухих фургонов, обеспечивая модульную фиксацию грузов на поддонах.
Цепные якоря: используются для перевозки тяжелых грузов, требующих устойчивости к истиранию, обычно зацепляются за карманы для стоек или прочные якоря катушек.
Распространенной болевой точкой пользователя является выскальзывание крючков из точек крепления до того, как будет приложено натяжение. Чтобы предотвратить это, натяните регулируемый ремень вручную сразу после присоединения обоих концевых фитингов. Поддержание постоянного легкого натяжения крючков обеспечивает их правильную посадку в D-образных кольцах или направляющих. Это позволяет оператору подготовить и заправить пряжку без выпадения крючков из точек крепления, что особенно проблематично в ветреные дни или при работе с длинными 30-футовыми ремнями с высокими нагрузками.
Правильная застегивание пряжки предотвращает механическое защемление и обеспечивает самофиксацию ремня. Неправильная заправка нити может привести к соскальзыванию ремня через оправку при резком торможении.
Полностью откройте ручку, чтобы открыть прорезь разъемной оправки.
Вставьте подающий конец ремня прямо через нижнюю часть прорези оправки, нажимая на него вверх.
Потяните ремень назад через переднюю часть, надев его поверх оправки и назад к оператору.
Вручную устраните все лишнее провисание узла, пока лямка не будет плотно прилегать к грузу.
Оставьте примерно 5–6 дюймов провисания, чтобы обеспечить надежную начальную обмотку, не перегружая катушку.
Натяжение основано на физике простого накачивающего движения. Поднятие и опускание ручки приводит к вращению катушки, туго натягивая ремень вокруг груза. Операторы должны найти оптимальную зону напряжения. Вам необходимо достаточное давление вниз, чтобы полностью закрепить груз и предотвратить боковое смещение. Тем не менее, вы должны избегать раздавливания хрупких грузов, повреждения краев гипсокартона или пиломатериалов, а также превышения емкости катушки, что может привести к деформации внутренних шестерен и изгибу оправки.
Заключительная фаза блокировки фиксирует груз при транспортировке. Полностью прижмите ручку к ремню. При этом задействуется первичный предохранитель, в результате чего собачка глубоко входит в зубья шестерни. Частично открытая рукоятка делает механизм уязвимым. Вибрация от дороги может привести к подпрыгиванию открытой ручки, расцеплению собачки и внезапной потере натяжения и опасному смещению груза на скоростях шоссе.
Снятие напряжения требует особого двухэтапного процесса. Сначала потяните спусковой крючок или собачку по направлению к рукоятке, чтобы отсоединить ее от зубьев шестерни. Во-вторых, раздвиньте ручку в горизонтальное положение на 180 градусов. Это поворачивает профиль кулачка и полностью выключает шестерни, позволяя оправке свободно вращаться. Операторы должны предвидеть внезапное высвобождение кинетической энергии. Держите руки подальше от оправки и зубьев шестерни, чтобы избежать травм при быстрой размотке.
Понимание номинальной нагрузки является обязательным для безопасных закупок и соблюдения законодательства. Предельная прочность на разрыв – это точка, при которой ремень катастрофически выходит из строя при лабораторных испытаниях. Предел рабочей нагрузки (WLL) — это максимальный безопасный вес, который ремень может непрерывно выдерживать в реальных условиях. По закону WLL составляет ровно одну треть прочности на разрыв. При креплении груза совокупная допустимая нагрузка всех используемых креплений должна составлять не менее 50 % от общего веса груза.
Вес груза | Минимальный требуемый совокупный WLL (50%) | Необходимое количество ремней WLL весом 5400 фунтов |
|---|---|---|
10 000 фунтов | 5000 фунтов | 1 ремень (минимум в зависимости от веса, правила длины могут потребовать большего количества) |
20 000 фунтов | 10 000 фунтов | 2 ремня |
40 000 фунтов | 20 000 фунтов | 4 ремня |
Прежде чем оборудовать автопарк, оцените коррозионную стойкость всех металлических компонентов. Оцинкованная фурнитура обеспечивает отличную защиту от ржавчины при длительном воздействии на открытом воздухе и является отраслевым стандартом для бортовых операций. Фурнитура из нержавеющей стали обеспечивает превосходную долговечность в сильно агрессивных средах, таких как морской транспорт или перевозка соли по дорогам, хотя это приводит к более высокому весу. Оцените лямку на предмет защиты кромок. Характеристики устойчивости к истиранию, такие как усиленные полимерные края или добавление скользящих износостойких втулок, необходимы для фиксации острых или неравномерных грузов без разрезания полиэфирных волокон.
Стандартизация оборудования в коммерческом парке снижает ошибки оператора и упрощает проверки DOT. Поддерживайте постоянную длину ремней, номинальную грузоподъемность и концевые фитинги на всех грузовиках. Это оптимизирует управление запасами и циклы замены. Это также гарантирует, что у водителей всегда будет под рукой правильное, совместимое оборудование для любого стандартного профиля нагрузки, что исключает опасную практику смешивания и подбора неподходящих ремней с разными коэффициентами растяжения.
Чрезмерная буферизация является частой эксплуатационной ошибкой. Если обернуть слишком много ленты вокруг оправки, механизм полностью заблокируется. Это предотвращает блокировку собачки в зубьях шестерни, что делает сборку небезопасной для транспортировки. Износ трения и микроразрывы ремня значительно снижают грузоподъемность. УФ-гниение также со временем разрушает полиэстер, что приводит к неожиданным поломкам при сильном натяжении. Операторам приходится обращать внимание на выцветшую ленту, которая является основным индикатором деградации под воздействием ультрафиолета.
Федеральное управление безопасности автотранспортных средств (FMCSA) устанавливает строгие правила в отношении любых фиксирующих устройств для контроля грузов, используемых на дорогах общего пользования. Правила определяют минимальное количество ремней, необходимое в зависимости от длины и веса груза. Например, для грузов размером 5 футов или менее и весом более 1100 фунтов требуется как минимум два крепления. Кроме того, существует юридическое требование к разборчивым меткам WLL. Ремни без читаемых бирок автоматически понижаются до емкости по умолчанию в зависимости от ширины (например, 1000 фунтов на дюйм ширины) или считаются полностью вышедшими из строя инспекторами DOT, что приводит к штрафам и задержкам поставок.
Стратегическое расположение храпового механизма повышает безопасность оператора. По возможности всегда размещайте храповик со стороны пассажира автомобиля. Если требуется регулировка натяжения в середине пути, такое размещение защищает оператора от активного движения по шоссе. Это снижает серьезные придорожные риски во время проверки груза и обеспечивает водителю безопасную рабочую зону на обочине дороги.
Проведите комплексный физический аудит всего существующего оборудования для контроля грузов, проверив наличие разборчивых меток WLL и целостность оборудования.
Выбросьте и уничтожьте все ремни с потертыми лямками, порезами по краям, превышающими 3/8 дюйма, или погнутыми прорезями оправки, чтобы обеспечить соответствие требованиям DOT.
Выбирайте высококачественные заменители полиэстера, специально адаптированные к основным точкам крепления вашего автопарка и профилям максимальной нагрузки.
Внедрить обязательную программу обучения водителей, направленную на правильную технику нарезания резьбы, чтобы исключить заклинивание оправки и обеспечить постоянное натяжение.
О: Старайтесь сделать 2–3 полных оборота ленты вокруг оправки. Это обеспечивает достаточное трение, чтобы надежно удерживать ремень, не перегружая катушку и не заклинивая механизм.
Ответ: Ремень с храповым механизмом использует механизм высокого натяжения для сильного затягивания ремня. Кулачковая пряжка опирается на фрикционный захват, подходящий только для легких и хрупких грузов.
Ответ: Распространенные причины включают перематывание ремня, сильную ржавчину на шестернях или невозможность полностью вытянуть защелку при открытии ручки на 180 градусов.
О: Проверяйте их перед каждой поездкой. Ищите порезы, ожоги, потертые края, поврежденные детали и неразборчивые бирки. Немедленно снимите дефектные ремни с эксплуатации.
Ответ: Никогда не завязывайте узлы на лямках. Узлы создают точки напряжения, которые снижают предел рабочей нагрузки (WLL) до 50 % и нарушают стандарты безопасности DOT.
О: WLL — это максимальный безопасный вес, который ремень может выдержать в нормальных условиях эксплуатации. По закону оно должно составлять ровно одну треть от общей прочности ремня на разрыв.
