Как выбрать грузоподъемность круглого стропа для промышленного применения

Такелажные операции не оставляют права на ошибку. Выбор правильного подъемного оборудования – это не угадайка. Это требует расчета точных пределов рабочей нагрузки (WLL). Вы должны понять эту математику совершенно правильно. Это предотвращает катастрофические сбои, обеспечивает соответствие требованиям OSHA и ASME и защищает ценные промышленные активы.

Синтетические подъемные инструменты обеспечивают невероятную гибкость и защиту груза. Тем не менее, их базовая мощность сильно варьируется. Элементы полевого применения меняют все. Конфигурация сцепки, углы подъема и воздействие окружающей среды динамически изменяют вес, который вы можете безопасно переместить. Мы разработали это руководство, чтобы дать вам явное преимущество. Ниже мы предоставляем техническую, основанную на фактических данных основу. Вы узнаете, как именно определить правильную грузоподъемность для сложных подъемников. Нужна ли вам стандартная круглая стропа или прочные плоские ремни, в этом руководстве собраны важные данные, которые вам нужны. Читайте дальше, чтобы освоить возможности промышленного такелажа и обеспечить безопасность подъемных сред.

Ключевые выводы

• WLL динамична: базовая грузоподъемность значительно меняется в зависимости от того, используете ли вы вертикальную сцепку, колье или корзину.
• Применяются универсальные стандарты: Куртки с цветовой маркировкой (например, красные для 5-тонных подъемных ремней) обеспечивают непосредственную визуальную основу для безопасной грузоподъемности.
• Применение диктует материал: стандартный лямочный строп обеспечивает ровное распределение нагрузки, а круглый строп лучше подходит для различных контуров и узких мест.
• Соответствие не подлежит обсуждению: регулярная проверка на соответствие определенным критериям удаления (например, OSHA 1910.184) обеспечивает непрерывность работы и безопасность.

Понимание пределов рабочей нагрузки (WLL) и конструктивных факторов

Мы должны установить четкую основу, прежде чем планировать какой-либо подъем. Предел рабочей нагрузки (WLL) определяет максимальную эмпирическую нагрузку, разрешенную производителем. Они рассчитывают этот рейтинг в идеальных, прямых и вертикальных условиях. Вы не можете относиться к WLL как к свободному предложению. Он представляет собой абсолютную оперативную границу. Производители определяют это число посредством строгих разрушающих испытаний. Они тянут образцы продукции на специализированных гидравлических испытательных стендах до тех пор, пока они не сломаются.

Факторы безопасности играют решающую роль на этом этапе испытаний. В такелажной отрасли это называется «фактором дизайна». Для общепромышленного использования производители изготавливают синтетические стропы с коэффициентом безопасности 5:1. Это означает, что фактическая прочность на разрыв в пять раз превышает заявленную максимальную предельную нагрузку. Некоторые конкретные международные нормативно-правовые рамки требуют еще большего. Например, стандарт EN 1492-2 требует строгого коэффициента безопасности 7:1.

Вы должны понимать, как снижать риски, чтобы контролировать безопасные операции. Никогда не рассматривайте встроенный запас прочности как «дополнительную мощность». Он существует исключительно для поглощения невидимых ударных нагрузок. Компенсирует незначительный износ материала с течением времени. Он защищает вашу команду во время резких динамических изменений нагрузки. WLL ни в коем случае нельзя намеренно превышать. Если крановщик резко дергает рычаги управления подъемником, статическая нагрузка становится динамической. Груз массой две тонны может мгновенно оказать усилие в шесть тонн. Если вы превысите тег WLL, вы поставите под угрозу внутренние волокна. Это приводит к невидимым внутренним структурным повреждениям. В конечном итоге игнорирование заявленной WLL приведет к катастрофическому выходу из строя такелажа.

Как типы и углы сцепки снижают грузоподъемность стропа

Ваша конфигурация оснастки напрямую влияет на эффективную грузоподъемность. Мы называем это эффектом мультипликатора заминки. Вы не можете слепо предполагать, что базовый рейтинг применим к каждому отдельному упражнению. Конкретный способ крепления механизма определяет окончательный рабочий рейтинг.

Вот как именно различные заминки влияют на вашу базовую производительность:

1. Вертикальная сцепка: эта конфигурация обеспечивает 100% базовой максимальной загрузки. Вы подключаете один конец непосредственно к крюку крана, а другой — к грузу. Груз висит прямо вниз. Он оказывает чистое линейное натяжение на волокна.
2. Choker Hitch: эта установка обычно снижает вашу производительность на 20%. Вы достигаете только 80 % от базовой WLL. Вы пропускаете один глаз через другой и крепко его затягиваете. Точка удушья создает интенсивное локализованное напряжение. Он сильно прижимает синтетические волокна к себе.
3. Баскетная сцепка: это фактически удваивает базовую WLL до 200%. Вы пропускаете материал под грузом и прикрепляете обе проушины к верхнему крюку. Однако для достижения полного эффекта удвоения обе ноги должны оставаться идеально вертикальными.

Соображения, связанные с углом стропы, добавляют еще один важный уровень математической сложности. Тригонометрия определяет безопасность такелажа. По мере уменьшения угла между ногой и горизонтальной плоскостью напряжение увеличивается. Это напряжение растет в геометрической прогрессии. Подъем под небольшим углом в 30 градусов оказывает на оборудование огромную горизонтальную дробящую силу.

Вы должны тщательно рассчитать это добавленное натяжение, прежде чем подавать сигнал крановщику. Монтажники используют формулу множителя угла нагрузки. Длину ноги делите на высоту по вертикали от груза до крюка. Это деление дает вам множитель нагрузки. Затем вы умножаете вес груза на этот конкретный коэффициент. Эта математика показывает истинное напряжение, приложенное к каждой ноге. Ниже мы подготовили стандартный справочник по множителям, чтобы помочь визуализировать эту реальность.

Руководство по уменьшению стандартного угла

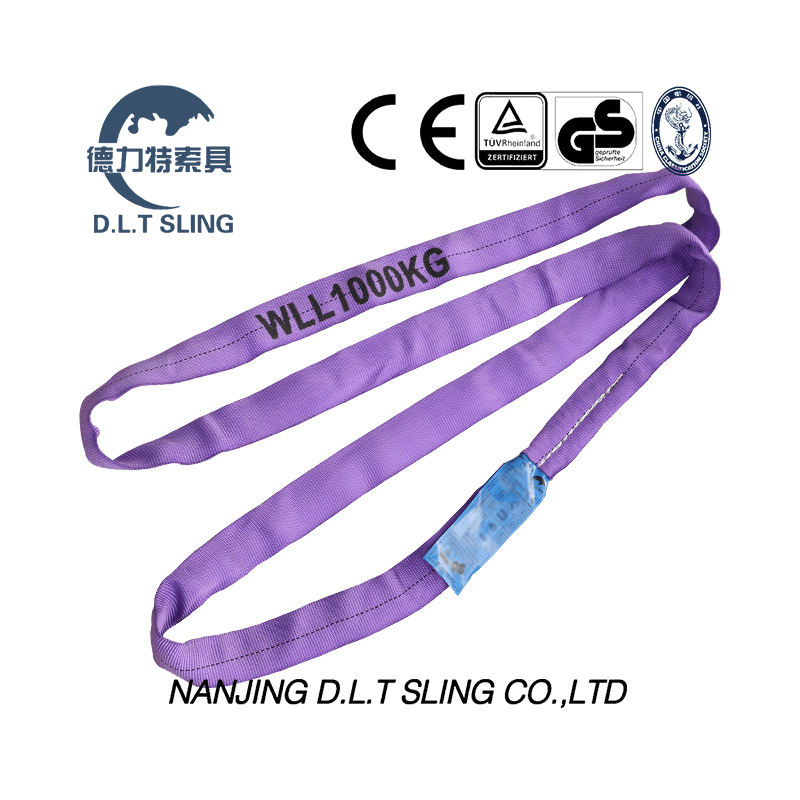

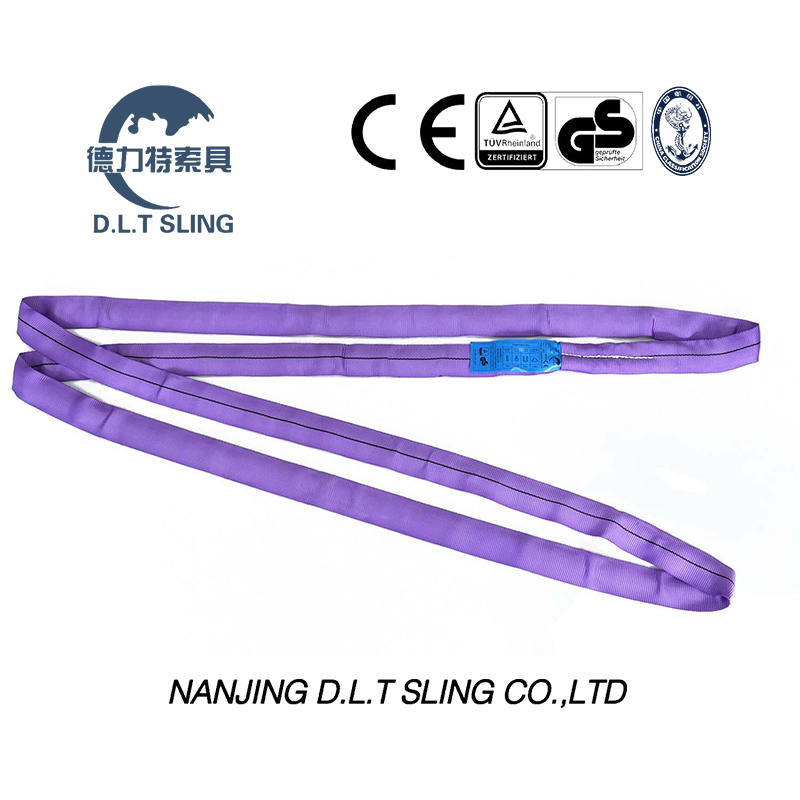

Универсальная система цветового кодирования для круглых строп

Визуальная проверка мощности ускоряет ежедневные операции по монтажу. Стандартизированный цветовой код полиэстера является жизненно важным инструментом в отрасли. Это помогает монтажникам быстро идентифицировать базовую WLL на расстоянии. Вам не нужно угадывать рейтинг. Цвет куртки сразу говорит о том, что вы держите в руках.

Этот глобальный стандарт сводит к минимуму человеческие ошибки на загруженных строительных площадках. Когда вся ваша команда знает цветовую шкалу, они принимают решения быстрее и безопаснее. Он также стандартизирует операции через международные границы. Ниже приведена стандартная разбивка емкости в зависимости от цвета оболочки.

Таблица идентификации цвета полиэстера

Если ваша операция требует перемещения тяжелых стальных секций, вам немедленно стоит поискать красную куртку. Это естественным образом интегрирует использование 5-тонных подъемных ремней в ваш ежедневный рабочий процесс. Красный цвет мгновенно придает уверенности. Ваши монтажники знают, что у них достаточная базовая мощность, прежде чем рассчитывать изменения сцепки.

Однако проверка тегов по-прежнему требуется по закону. Цвет — это лишь быстрый индикатор. Грязь, сильное выцветание под воздействием ультрафиолета или химическое воздействие могут изменить внешний вид куртки. Фиолетовый может выглядеть серым после шести месяцев интенсивного использования. Разборчивая идентификационная бирка производителя является единственным юридическим подтверждением работоспособности. Если бирка отсутствует или нечитаема, вы не сможете использовать оборудование. Вы должны немедленно вывести его из эксплуатации, чтобы избежать штрафов OSHA.

Круглые стропы против лямочных строп: выбор правильного формата

Вы должны оценить правильный формат для вашего конкретного упражнения. Структурные различия определяют производительность на местах. Здесь мы противопоставляем два основных синтетических дизайна. Непрерывная трубчатая конструкция представляет собой бесконечную петлю из несущих сердцевинных нитей, заключенных в защитную оболочку. Альтернатива представляет собой тканую плоскую тканевую поверхность.

Когда следует выбирать конструкцию с непрерывным контуром? Они лучше всего подходят для цилиндрических грузов, таких как пучки труб. Они превосходно подходят для застежек-чокеров, поскольку легко принимают облегающие формы. Они также обладают превосходной износостойкостью. Независимая внешняя оболочка принимает на себя все трение поверхности. Это полностью защищает внутренние несущие нити сердечника от истирания. Кроме того, их вращающаяся конструкция продлевает срок службы изделия. Вы можете вручную перемещать точку контакта перед каждым подъемом. Это равномерно распределяет износ по всей окружности.

Когда следует выбирать лямочный слинг ? Они лучше подходят для деликатных грузов. Им требуется более широкая и плоская поверхность для эффективного распределения давления. Если вы поднимаете хрупкие материалы, плоская конструкция предотвращает серьезное раздавливание груза. Они надежно оборачивают квадратные края. Плоские ремни также легче просунуть под ящики, если у вас ограниченный зазор.

Ниже мы создали матрицу быстрого принятия решений. Оцените свой выбор, исходя из хрупкости нагрузки, необходимого сцепления и ожидаемого истирания.

• на нагрузку Хрупкость: выбирайте плоскую ленту для мягких или легко измельчаемых материалов. Выбирайте трубчатые непрерывные конструкции для жестких тяжелых металлов.
• Требуемый захват: плоские ремни лучше захватывают гладкие, обработанные поверхности. Трубчатые петли сильно впиваются в зажатые конфигурации, чтобы предотвратить скольжение.
• Ожидаемое истирание: трубчатые петли лучше справляются с локальным трением благодаря конструкции с двухслойной оболочкой. Плоские ремни подвергают свою основную несущую ткань ткань непосредственно воздействию грубой нагрузки.
• Ограничения по зазору: плоские ремни легко проскальзывают в узкие зазоры. Трубчатые куртки имеют тенденцию скапливаться в узких пространствах.

Реалии реализации: экологические ограничения и критерии проверки

Такелажное оборудование не работает в вакууме. Температурные и химические ограничения имеют огромное значение. Стандартные пределы рабочей температуры полиэстера строгие. Обычно они безопасно работают при температуре от -40°F до 194°F (от -40°C до 90°C). Если окружающая среда превышает эти крайности, синтетические волокна плавятся или становятся опасно хрупкими. Кроме того, полиэстер обладает особой химической уязвимостью. Он достаточно хорошо противостоит большинству кислот. Однако щелочи быстро разрушают волокна. Вы должны оценить химическую среду перед установкой любого такелажа.

Защита кромок является абсолютной необходимостью. Вы не можете пропустить этот шаг. Подчеркните своей команде, что синтетическое оборудование, независимо от его большой мощности, должно сочетаться с защитой от порезов. При подъеме грузов с острыми или абразивными краями голые синтетические материалы разрежутся под напряжением. В результате падение становится катастрофическим. Всегда используйте специально разработанные смягчители, кевларовые чехлы или магнитные защитные уголки.

Наконец, критерии удаления OSHA определяют ваш график проверок. Вам нужны обоснованные причины, чтобы немедленно вывести из эксплуатации подъемное оборудование. Не играйте с изношенным оборудованием. Удалите их из обслуживания, если увидите:

• Отсутствуют или неразборчивы бирки емкости. Бирка является юридическим паспортом снаряжения.
• Дыры, разрывы или заеды в защитной оболочке. Если вы видите основные нити, механизм юридически мертв.
• Признаки теплового повреждения. Ищите расплавленные волокна или твердые блестящие пятна.
• Кислотные ожоги или химическое разложение. Это часто выглядит как локальное изменение цвета или чрезмерная жесткость.
• Сварочные брызги. Горячий металл мгновенно нарушает целостность синтетической конструкции.

Заключение

Промышленная оснастка требует точности, математической точности и огромного уважения к физическим ограничениям. Мы можем просто суммировать эту всеобъемлющую систему оценки. Сначала рассчитайте точный вес груза. Во-вторых, определите конкретную конфигурацию сцепки, которую вы будете использовать. В-третьих, учтите резкое увеличение натяжения, вызванное углами нагрузки. Затем визуально проверьте емкость с помощью стандартных цветовых кодов и подтвердите ее бирками производителя. Наконец, проверяйте оборудование строго на соответствие стандартам OSHA.

Вы должны применять эти шаги последовательно. Предложите своей команде провести аудит имеющегося у них такелажа уже сегодня. Незарегистрированное или поврежденное снаряжение немедленно выбрасывайте. Проконсультируйтесь с сертифицированным монтажником по поводу сложных или несбалансированных подъемов. Если стандартные синтетические варианты не соответствуют вашим эксплуатационным ограничениям, запросите техническое предложение для индивидуальных конфигураций. Промышленная безопасность полностью зависит от вашего упреждающего и осознанного выбора.

Часто задаваемые вопросы

Вопрос: Как рассчитать грузоподъемность, необходимую для многоветвевого круглого стропа?

О: Сначала вам необходимо определить центр тяжести груза, чтобы увидеть, как вес распределяется по каждой ноге. Затем используйте таблицы натяжения такелажа, основанные на углах опор. По мере уменьшения горизонтального угла напряжение на каждой ноге увеличивается в геометрической прогрессии. Умножьте долю нагрузки на опору на множитель конкретного угла нагрузки, чтобы определить требуемую грузоподъемность.

Вопрос: Можно ли использовать красный круглый строп для груза весом ровно 5 тонн в сцепке-чокере?

О: Нет. Сцепное устройство значительно снижает эффективную грузоподъемность примерно до 80%. Таким образом, красный жилет, рассчитанный на 5 тонн в вертикальном положении, может поднять только 4 тонны в удушающем положении. Вам необходимо перейти на более высокий класс грузоподъемности, чтобы безопасно управлять застрявшим грузом массой 5 ​​тонн.

Вопрос: В чем разница между круглым стропом и 5-тонным лямочным стропом?

Ответ: Основное отличие структурное. Круглая версия имеет бесконечные петли несущих основных нитей, защищенных независимой внешней оболочкой. Версия с лямками имеет плоскую тканую поверхность. Плоская конструкция лучше распределяет давление на деликатные грузы. Версия с рубашкой обеспечивает превосходную износостойкость и легко подходит для труднодоступных мест.

Вопрос: Как часто следует проверять круглые стропы?

Ответ: OSHA требует документированной периодической проверки квалифицированным специалистом не реже одного раза в год. Однако перед каждым использованием требуется тщательный ежедневный визуальный осмотр. Монтажники должны проверить наличие неразборчивых бирок, разрывов оболочки, оголенных основных нитей и тепловых повреждений, прежде чем прикреплять какой-либо груз.
