Как использовать подъемный строп?

Промышленная обработка материалов осуществляется в условиях высоких ставок. Неправильная установка часто приводит к падению груза, серьезным повреждениям оборудования и катастрофическим травмам на рабочем месте. Менеджеры по закупкам и безопасности сталкиваются с постоянной проблемой выбора правильного такелажа для конкретных профилей нагрузки. Они также должны гарантировать, что операторы полностью понимают технические ограничения синтетических материалов. Неправильное понимание мощности сцепки или углов строп приводит к немедленным нарушениям требований и серьезной угрозе безопасности на рабочей площадке. В этом руководстве представлена ​​комплексная техническая основа для оценки, проверки и правильного использования синтетических лямочных строп. Следуя этим эксплуатационным схемам, монтажники и менеджеры по безопасности могут обеспечить строгое соблюдение правил OSHA и стандартов ASME B30.9. Вы узнаете, как сопоставить свойства материала с условиями окружающей среды, рассчитать пределы динамической нагрузки на основе конфигураций сцепки и выполнить безопасный подъем над головой от начала до конца.

• Пределы рабочей нагрузки (WLL) являются динамическими: номинальная грузоподъемность стропа резко меняется в зависимости от типа сцепного устройства (вертикальное, колье или корзина) и угла подъема.

• Материал диктует применение: синтетические лямки идеально подходят для хрупких или готовых грузов, но требуют строгих протоколов защиты окружающей среды и краев по сравнению с проволочным тросом или цепью.

• Проверка не подлежит обсуждению: ежедневные визуальные проверки на предмет порезов, разрушения под воздействием ультрафиолета и отсутствующих меток требуются по закону для снижения рисков внедрения.

• Защита кромок предотвращает поломку: большинство поломок синтетических строп происходит из-за недостаточной защиты от порезов в углах груза, а не из-за перегрузки.

Оценка синтетических подъемных стропов: критерии материала и грузоподъемности

Выбор неправильного материала стропа или базовой нагрузки гарантирует сбой в работе. Покупатели должны сопоставить физические свойства стропа с весом груза, температурой поверхности и потенциальным химическим воздействием. Несоответствие здесь ставит под угрозу всю операцию подъема еще до того, как груз оторвется от земли. Монтажники должны понимать точные характеристики своего оборудования, чтобы предотвратить катастрофический выход материала из строя во время подъема.

Уточняем терминологию: промышленные подъемные стропы и спортивные подъемные ремни

Результаты поиска часто стирают границы между мощным промышленным такелажным оборудованием и небольшими тканевыми ремнями для запястий, используемыми для тренировок в тренажерном зале и становой тяги. Данное руководство посвящено исключительно тяжелым подвесным промышленным такелажам. Мы подробно описываем использование синтетических плоских подъемных ремней и строп, предназначенных для строительства, производства и погрузочно-разгрузочных работ с тяжелыми материалами. Это высокотехнологичные инструменты, предназначенные для перемещения тысяч фунтов, а не спортивные аксессуары, предназначенные для личного фитнеса.

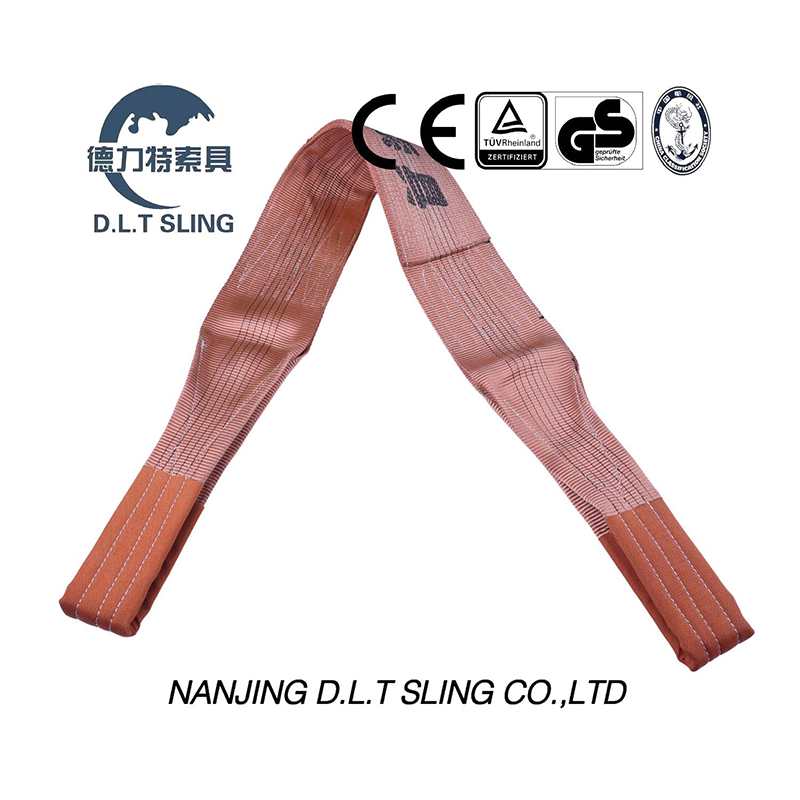

Плоский подъемный ремень и круглые стропы

Синтетическое оснащение обычно делится на две категории: плетеные плоские ремни и круглые стропы с непрерывной петлей. Плоский ремешок состоит из тканой нейлоновой или полиэфирной ленты. Круглые стропы представляют собой непрерывную петлю из несущей пряжи, заключенную в защитную трубчатую оболочку. Плоские ремни распределяют давление по более широкой площади поверхности, значительно снижая риск повреждения хрупких или готовых грузов, таких как обработанные стальные валы или окрашенные конструкционные балки, от раздавливания.

Факторы окружающей среды диктуют выбор материала. Нейлон имеет коэффициент растяжения до 10 %, что помогает поглощать ударную нагрузку, но может быть проблематичным в лифтах с небольшой высотой потолка, где вертикальный зазор ограничен. Полиэстер обеспечивает низкую степень растяжения, обычно около 3 %, что обеспечивает лучший контроль нагрузки и точность размещения. Кроме того, нейлон устойчив к щелочам, но быстро разлагается в кислотах. Полиэстер устойчив к кислотам, но серьезно повреждается сильными щелочами. Прежде чем покупать синтетическую оснастку, вы должны проверить химическую среду вашего предприятия.

Расшифровка меток строп и пределов рабочей нагрузки (WLL)

Идентификационные бирки производителя являются строгим юридическим требованием для всего подъемного оборудования. Эти теги отображают важные данные, включая имя производителя, тип материала и базовый предел рабочей нагрузки для вертикальных, кольцеобразных и корзинных сцепок. Например, считывание бирки на тяжелом 6-тонном лямочном стропе мгновенно сообщает монтажнику его максимальную безопасную грузоподъемность при прямом вертикальном натяжении. На бирке также будет указана уменьшенная мощность сцепного устройства-чокера и увеличенная мощность сцепного устройства для корзины.

Никогда не судите о грузоподъемности ремня по его цвету или физическому размеру. Использование строп с неразборчивыми, порванными или отсутствующими бирками представляет серьезный риск для операции. Любое синтетическое оборудование, не имеющее читаемой бирки, должно быть немедленно выведено из эксплуатации. Вы должны физически уничтожить ремень, разрезав его на непригодные для использования части, чтобы предотвратить случайное использование другим членом экипажа.

Основные такелажные сцепки: как правильно использовать подъемный строп

Операторы должны выбрать правильную конфигурацию сцепки, чтобы правильно закрепить груз и сохранить центр тяжести. Выбранная сцепка напрямую влияет на динамические возможности такелажа. Строп, рассчитанный на 10 000 фунтов, не всегда выдерживает 10 000 фунтов; это полностью зависит от того, как вы прикрепите его к нагрузке.

Вертикальная сцепка

Вертикальная сцепка образует прямую линию от крюка крана непосредственно до точки крепления груза. В этой конфигурации используется 100 % базового предела рабочей нагрузки подъемного стропа . Хотя одна вертикальная сцепка максимизирует грузоподъемность, она обеспечивает контроль нулевой нагрузки и предотвращения вращения. Его следует использовать только для грузов с одной сбалансированной точкой подъема или в сочетании с траверсой. Если груз начинает вращаться, у монтажника нет механического рычага, который мог бы его остановить.

Колье-хитч

Прицепное устройство-чокер предполагает пропускание одной проушины стропы через другую проушину или через специальное приспособление для плотного захвата груза. При натяжении строп сжимается, обеспечивая превосходный контроль за свободными связками, такими как пиломатериалы или стальные трубы. Однако это создает сильное напряжение в месте удушья, где лямка вгрызается сама в себя. Монтажники должны учитывать математическое снижение WLL, обычно на 20% от вертикальной мощности. Кроме того, угол чокера должен превышать 120 градусов, чтобы поддерживать стандартную мощность чокера. Более узкие углы требуют дальнейшего снижения мощности в соответствии с таблицами производителя.

Корзина сцепка

Сцепное устройство для корзины удерживает груз, помещая обе проушины стропа на крюк крана. При установке под углом 90 градусов к грузу такая конфигурация эффективно удваивает вертикальную грузоподъемность, поскольку две опоры стропа поддерживают вес. Несмотря на увеличение грузоподъемности, корзинные сцепки имеют строгие ограничения. Их нельзя использовать с грузами, которые сложно балансировать, асимметричны или склонны к выскальзыванию из люльки при подъеме. Если нагрузка сместится, одна опора сцепки корзины примет на себя весь вес, мгновенно перегружая систему.

Пошаговое выполнение: как установить и поднять с помощью плоского подъемного ремня

Преобразование руководящих принципов технической безопасности в действия на местах требует системного подхода. Этот оперативный план помогает монтажникам выполнить безопасный подъем от начала до конца. Пропуск шагов в этом процессе приводит непосредственно к сбоям в оснастке.

Шаг 1: Расчеты перед подъемом и проверка стропа

Всегда проверяйте точный вес груза перед выбором оборудования. Проверьте отгрузочные манифесты, технические чертежи или используйте встроенный тензодатчик. Сравните этот вес с динамической грузоподъемностью выбранной конфигурации сцепки. Как только математические расчеты прояснятся, проведите тщательный практический тактильный и визуальный осмотр оборудования. Проведите голыми руками по лямке, чтобы нащупать скрытые порезы, въевшийся мусор или жесткие участки, указывающие на химическое повреждение. Внимательно осмотрите несущую нагрузку строчку на наличие порванных ниток.

Шаг 2. Размещение и упаковка груза

Расположите строп точно под центром тяжести груза, чтобы обеспечить горизонтальную устойчивость. Убедитесь, что плоский подъемный ремень идеально прилегает к поверхности груза. Устраните любые перекручивания, складки и пучки. Перекрученная лента приводит к неравномерному распределению натяжения, что приводит к локальному разрушению материала. Вы должны применять специальную защиту кромок ко всем точкам контакта с поверхностью, которые имеют острые углы, грубую текстуру или абразивные края. Картон или старая тряпка не могут служить защитой кромок; используйте рекомендованные синтетические чехлы или магнитные защитные уголки.

Шаг 3: Подключение к крюку и такелажному оборудованию

Правильно вставьте проушины стропа в нижнюю чашу крюка крана. Никогда не размещайте синтетические проушины на защелке крючка или рядом с кончиком крючка, так как это приведет к точечной нагрузке и выходу из строя оборудования. Если для вашего подъемника требуется несколько строп, убедитесь, что проушины не перекрываются, не защемляются и не сбиваются внутри крюка. Используйте главное звено, коллекторное кольцо или дужку подходящего размера, чтобы безопасно организовать несколько проушин для ремня. Оборудование должно быть рассчитано на подъем над головой и соответствовать грузоподъемности строп или превышать ее.

Шаг 4: Натяжение и пробный подъем

Медленно поднимите подъемник, чтобы устранить провисание такелажа. Внимательно следите за оборудованием. Убедитесь, что лямка остается ровной, а все защитные края надежно закреплены на своих местах. Выполните обязательный пробный подъем, подняв груз всего на 2–3 дюйма от земли. Приостановите операцию, чтобы проверить устойчивость, баланс и правильный центр тяжести, прежде чем приступить к полному подъему. Если груз наклоняется или смещается, немедленно опустите его и отрегулируйте такелаж.

Физика углов строп и расчет натяжения

Планировщики закупок и такелажа должны учитывать мультипликативный эффект углов стропы на натяжение оборудования. Игнорирование этих вычислений приводит к немедленной перегрузке оборудования. Строп, установленный под большим углом, испытывает значительно большую нагрузку, чем строп, установленный вертикально.

Как углы крепления стропы к нагрузке увеличивают натяжение

Тригонометрия такелажа показывает, что по мере уменьшения угла между стропой и горизонтальной плоскостью натяжение стропы увеличивается в геометрической прогрессии. Строп не просто несет вертикальный вес груза; он также поглощает горизонтальные дробящие силы. Например, подъем груза под горизонтальным углом 30 градусов удваивает натяжение ремня по сравнению с прямым вертикальным подъемом на 90 градусов. Монтажники должны сверяться с таблицами множителей натяжения, чтобы убедиться, что их оборудование выдержит угловое напряжение. Никогда не устанавливайте строп под углом менее 30 градусов к горизонтальной плоскости.

Расчет центра тяжести (ЦТ)

Определение центра тяжести (ЦТ) перед прикреплением строп имеет решающее значение для устойчивости груза. Крюк крана должен располагаться непосредственно над центром тяжести. Подъем груза со смещенным центром тяжести создает серьезные эксплуатационные риски. Груз немедленно сместится или раскачается после отрыва от земли, что приведет к неравномерной нагрузке на стропы, потенциальной ударной нагрузке и высокой вероятности падения материала. Если нагрузка асимметрична, необходимо отрегулировать длину строп с помощью регулируемого крепежа, чтобы крюк крана оставался ровно над тяжелым концом.

Предподъемная проверка и снижение рисков

Синтетические материалы очень чувствительны к механическим и экологическим повреждениям. Строгие протоколы проверок являются единственной защитой от внезапного отказа. Вы не можете полагаться на визуальную проверку на расстоянии; вы должны физически обращаться с такелажем.

Требования соответствия ASME B30.9 и OSHA

Нормативная база, регулирующая стропы из синтетического полотна, требует строгого соблюдения графиков проверок. OSHA и ASME B30.9 требуют трехуровневого контроля. Первоначальные проверки проводятся при получении нового оборудования, чтобы убедиться, что оно соответствует заказу на поставку и не имеет производственных дефектов. Частые проверки требуют визуальной и тактильной проверки со стороны оператора перед каждой сменой или подъемом. Периодические проверки требуют документированного тщательного осмотра квалифицированным специалистом не реже одного раза в год, в зависимости от серьезности эксплуатации. В условиях интенсивного использования требуются ежемесячные или ежеквартальные документированные проверки.

Когда отказаться от плоского подъемного ремня

Знание того, когда следует уничтожить стропу, спасает жизни. Немедленно выведите оборудование из эксплуатации, если вы обнаружите любой из следующих критериев отклонения. Не пытайтесь ремонтировать синтетические лямки.

1. Кислотные или едкие ожоги на лямках, о чем свидетельствует изменение цвета или жесткие, ломкие участки.

2. Следы плавления, обугливания или брызг сварки в любом месте ремешка.

3. Отверстия, разрывы, порезы или заусенцы, проникающие в поверхность материала.

4. Сломанные или изношенные швы в несущих соединениях или соединениях с проушиной.

5. Чрезмерный абразивный износ, обнажающий внутренние нити сердечника или вызывающий значительное уменьшение толщины ленты.

6. Отсутствуют или полностью неразборчивы идентификационные бирки производителя.

7. Узлы завязываются в любом месте лямки, чтобы укоротить стропу.

Заключение

• Прежде чем приступать к подъему, проверьте точный вес груза и рассчитайте динамическое натяжение с учетом конкретной сцепки и угла горизонтальной стропы.

• Внедрить обязательный предсменный тактильный и визуальный осмотр всего синтетического такелажа на предмет порезов, прожогов и разрывов швов.

• Установите специальную синтетическую или магнитную защиту кромок на всех углах груза, чтобы предотвратить катастрофические порезы лямки под натяжением.

• Немедленно уничтожайте и выбрасывайте синтетические ремешки с признаками химических ожогов, плавления или отсутствия идентификационных меток, чтобы предотвратить случайное использование.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать синтетический строп для подъема горячих материалов?

Ответ: Стандартные нейлоновые и полиэфирные стропы не следует использовать в средах, где температура превышает 194°F (90°C). При более высоких температурах необходимо использовать специальные материалы или проволочный трос, чтобы предотвратить плавление и катастрофический выход из строя.

Вопрос: Почему чокер снижает грузоподъемность стропы?

Ответ: Сцепное устройство снижает грузоподъемность, поскольку лямка вынуждена резко прогибаться назад и сжиматься под нагрузкой. Это создает точку трения с высоким напряжением, которая ослабляет общую грузоподъемность материала, обычно снижая грузоподъемность на 20%.

Вопрос: Как часто следует заменять синтетическое оборудование?

О: Строгого срока годности, основанного только на времени, не существует. Замена полностью зависит от состояния фурнитуры. Если строп не проходит ежедневный визуальный осмотр или ежегодный периодический осмотр в соответствии с критериями ASME B30.9, его необходимо немедленно заменить.

Вопрос: В чем разница между нейлоновыми и полиэстеровыми стропами?

О: Нейлон растягивается до 10% под нагрузкой, что делает его хорошим для поглощения ударов, но плохим для ограниченного пространства над головой. Полиэстер растягивается всего на 3%, обеспечивая лучший контроль нагрузки. Кроме того, нейлон устойчив к щелочам, а полиэстер — к кислотам.

Вопрос: Могу ли я завязать узел на синтетическом ремешке, чтобы укоротить его?

О: Нет. Завязывание узлов на любом синтетическом снаряжении строго запрещено стандартами OSHA и ASME. Узлы резко снижают структурную целостность ремня, часто снижая предел рабочей нагрузки более чем на 50%.
