Неправильное использование синтетических строп приводит к катастрофическим падениям груза, серьезным угрозам безопасности и немедленным нарушениям требований OSHA. Промышленный такелаж не оставляет права на ошибку. Монтажники и менеджеры по безопасности должны подобрать правильную конфигурацию стропа, тип сцепки и грузоподъемность в соответствии со сложной геометрией нагрузки, не превышая при этом предел рабочей нагрузки (WLL) и не вызывая деградации синтетического материала. Выбор неправильного оборудования или неверный расчет мощности сцепного устройства напрямую угрожают безопасности рабочей площадки и эксплуатационной надежности.
Мы описываем техническую основу для оценки, проверки и развертывания веб-стропов, переходя от проверок соответствия требованиям перед подъемом к выполнению стандартных сцепных устройств в соответствии со стандартами ASME B30.9 и OSHA. Вы узнаете, как определить правильную синтетическую конфигурацию для конкретных нагрузок, рассчитать натяжение на основе углов стропа и реализовать обязательные протоколы защиты кромок. Понимание этих рабочих механизмов гарантирует, что каждый подъем будет выполняться с точностью, контролем и абсолютным соответствием нормативным требованиям.
Выбор сцепки определяет грузоподъемность: сцепка-корзина может удвоить грузоподъемность стропа по сравнению с вертикальной сцепкой, в то время как сцепка-чокер значительно уменьшает ее; Точный расчет не подлежит обсуждению.
Согласование конфигурации: Выбор между плоским стропом и бесконечным подъемным стропом полностью зависит от формы груза, точек износа и требуемых возможностей дросселя.
Обязательная защита кромок: Синтетические материалы очень чувствительны к порезам; OSHA требует проверенной набивки или защиты кромок, когда стропы соприкасаются с острыми или абразивными краями груза.
Строгие критерии удаления: отсутствие идентификационных меток, ожоги кислотой, плавление или видимые красные предупреждающие нити на сердцевине требуют немедленного вывода из эксплуатации.
Определение правильного типа синтетического стропа на основе физических размеров, распределения веса и поверхностной чувствительности груза является первым шагом в такелаже. Согласование выбора оборудования со стандартной отраслевой классификацией согласно ASME B30.9 гарантирует, что физические свойства такелажа соответствуют требованиям подъемника. Использование неправильной конфигурации часто приводит к неравномерному износу, нестабильности нагрузки или выходу из строя материала.

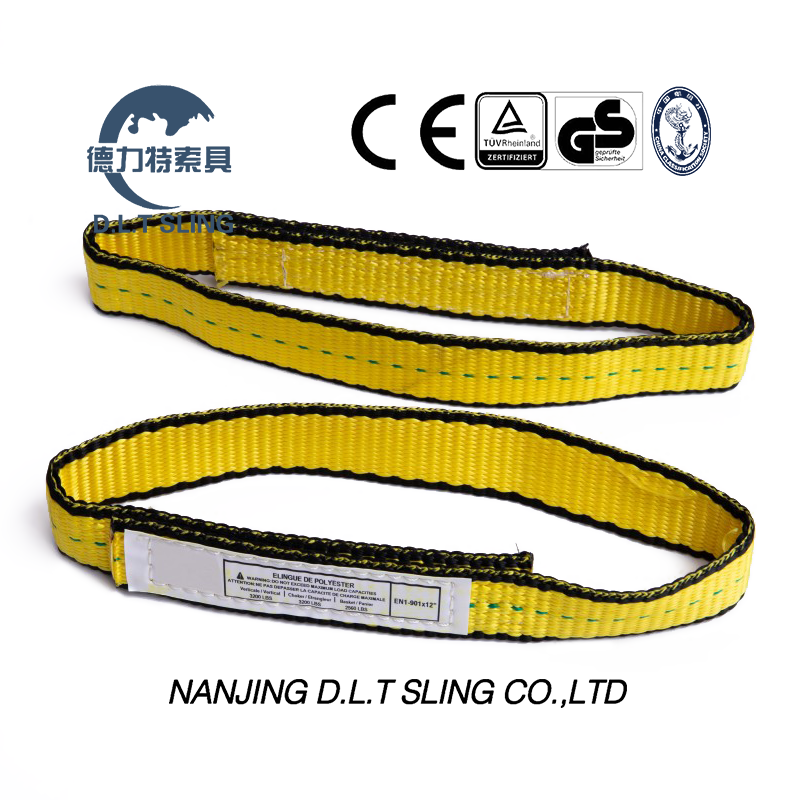

Плоский лямочный слинг, изготовленный из плотно сплетенного полиэстера или нейлона, имеет усиленные пришитые проушины на обоих концах. Эти стропы делятся на две основные конструкции. Тип 3, известный как «плоское окошко», имеет проушины, расположенные в той же плоскости, что и основной корпус ремня. Тип 4, Twisted Eye, имеет проушины, пришитые под углом 90 градусов к корпусу ремня. Эта изогнутая конструкция облегчает зацепку колье, позволяя проушине естественным образом сидеть на крюке крана и плавно проходить через противоположную проушину.
При оценке размеров и пригодности применения эти стропы хорошо выдерживают направленное натяжение и стандартное колье или сцепку корзины. Благодаря плоскому профилю их значительно легче извлечь из-под приземленного груза по сравнению с более громоздкими альтернативами. Однако компромиссы существуют. Фиксированные точки износа, расположенные в точках опоры проушин, со временем могут привести к локальной деградации. Поскольку подъемная нагрузка неоднократно концентрируется на одних и тех же участках глаза, монтажники должны внимательно следить за этими конкретными участками на предмет истирания и разрыва швов.
Бесконечный подъемный строп, обозначенный как тип 5 (EN), состоит из непрерывной петли из синтетического материала. В эту категорию входят как круглые стропы, так и стропы с бесконечным полотном. Отсутствие неподвижных пришивных проушин кардинально меняет взаимодействие оборудования с грузом и крюком крана.
Основным преимуществом этой конфигурации является ее чрезвычайная универсальность. Непрерывная петля позволяет пользователю вращать стропу перед каждым подъемом, равномерно распределяя износ по всей длине материала. Такая ротация существенно продлевает срок эксплуатации оборудования. С другой стороны, эти непрерывные петли могут быть более громоздкими в местах с ограниченным зазором по сравнению со стандартным плоским профилем. Они также требуют тщательного расположения, чтобы предотвратить перекручивание во время сцепки корзины, поскольку скрученные волокна испытывают неравномерное натяжение, что может поставить под угрозу предел рабочей нагрузки.
Специальные тканые стропы имеют концевые фитинги из легированной стали, а не синтетические пришитые проушины. В стропах типа 1 используется треугольный фитинг на одном конце и колье с прорезями на другом, что позволяет стропе проходить сквозь себя для надежного удушения. Стропы типа 2 имеют стандартные треугольные фитинги на обоих концах, которые в основном используются для корзин или вертикальных сцепок.
Эти конфигурации используются в тяжелых условиях эксплуатации, где требуется быстрая сцепка, а стандартные синтетические проушины изнашиваются слишком быстро из-за трения о крюк крана или грузовое оборудование. Металлическая фурнитура принимает на себя основную нагрузку контакта между деталями, сохраняя синтетический сетчатый корпус для более длительного срока службы в сложных условиях.
Для безопасного выполнения подъема необходимо выбрать подходящую сцепку. Способ крепления подъемного стропа к грузу существенно меняет его грузоподъемность и динамику управления. Риггеры должны понимать риски исполнения, влияния на мощность и реализации, связанные с тремя основными проблемами.
Вертикальная сцепка предполагает прямое прямолинейное соединение крюка крана с единственной точкой крепления груза. Это самая простая конфигурация оснастки.
Это сцепное устройство использует ровно 100% номинального предела рабочей нагрузки (WLL) оборудования. Если на бирке указана вертикальная грузоподъемность 5000 фунтов, установка может безопасно поднять 5000 фунтов. Однако риск реализации высок при подъеме неуправляемых материалов. Единственная вертикальная сцепка обеспечивает контроль нулевой нагрузки и предотвращения вращения. Груз может легко вращаться, скручиваться или раскачиваться. Никогда не используйте одну вертикальную сцепку для подъема незакрепленных, несбалансированных или громоздких материалов, которым не хватает внутренней устойчивости.
Выполнение сцепки-чокера предполагает продевание одного конца стропы через противоположную проушину, либо через петлю бесконечной конфигурации и тугое натягивание ее вокруг груза. Это создает захватывающее действие, которое затягивается по мере приложения натяжения краном.
Влияние мощности является значительным. Стандартное чокерное устройство уменьшает базовую вертикальную грузоподъемность примерно на 20 %, в зависимости от точного угла чокера. Риски реализации требуют пристального внимания. Перед началом подъема воздушная заслонка должна быть плотно затянута вниз, чтобы обеспечить надежный захват. Кроме того, ни в коем случае нельзя располагать проушину или шовный шов непосредственно на углу груза или в точной точке дросселя, так как сильный угол и сдавливающая сила разрушат строчку и синтетические волокна.
Сцепное устройство для корзины удерживает груз, пропуская материал под объект и прикрепляя оба конца к крюку крана. Это распределяет вес между двумя ногами.
При правильном выполнении корзинное сцепное устройство может достичь до 200% максимальной грузоподъемности одной опоры. Эта максимальная грузоподъемность действительна только в том случае, если опоры стропа идеально вертикальны, то есть расположены под углом 90 градусов к грузу. Основной риск реализации — перераспределение нагрузки. Центр тяжести груза должен оставаться строго ниже точек подъема. Кроме того, ноги не должны скользить по грузу при подъеме. Если груз неуравновешен, он может полностью выскользнуть из корзины, что приведет к катастрофическому падению.
Понимание физики такелажа является непременным условием безопасной эксплуатации. Физические силы, действующие на подвешенные материалы, определяют, как будет вести себя груз, когда он оторвется от земли. Навык управления нагрузкой предотвращает несчастные случаи и защищает персонал.
Фундаментальный принцип такелажа гласит, что подъемный крюк должен располагаться непосредственно над центром тяжести груза (ЦТ). Если крюк смещен, груз сразу же сместится, наклонится или резко раскачивается при отрыве, пытаясь найти естественную точку равновесия под крюком.
Создание системы стабильности требует тщательного планирования. Монтажники часто используют систему с несколькими опорами или сцепку с двумя корзинами для равномерного распределения веса. Закрепляя точки крепления на одинаковом расстоянии от центра тяжести, такелажная бригада предотвращает вращение груза и гарантирует, что объект будет оставаться идеально ровным на протяжении всего пути движения.
Манипулирование грузом никогда не должно зависеть от того, что персонал физически толкает или тянет подвешенные материалы. Слоганы — это обязательные инструменты, прикрепленные к грузу для управления вращением и направления пути движения. Они позволяют монтажникам управлять объектом с безопасного расстояния.
Оперативный контроль во многом зависит от слоганов, которые предотвращают скручивание синтетических волокон ветром и инерцией вращения. Когда груз бесконтрольно вращается, он может перекрутить такелажное устройство, что повредит внутренние волокна или приведет к случайному разрезанию запасов, когда сцепное устройство ослабнет и выйдет из строя.
Такелаж требует точных математических расчетов. Догадки приводят к выходу оборудования из строя. Монтажники должны точно интерпретировать спецификации производителя и рассчитывать точное натяжение такелажа на основе углов подъема.
Стандарты соответствия, установленные OSHA 1910.184 и ASME B30.9, требуют, чтобы все синтетическое такелажное оборудование имело постоянно прикрепленную разборчивую идентификационную бирку. Если бирка отсутствует или нечитаема, оборудование необходимо немедленно вывести из эксплуатации.
Тег предоставляет конкретные данные. Монтажники должны указать тип материала (нейлон или полиэстер), название производителя, складской номер и конкретные пределы рабочей нагрузки для вертикальных, кольцеобразных и корзинных сцепок. Эти цифры формируют основу для всех расчетов мощности.
При технической оценке подъемника необходимо учитывать углы наклона стропы к нагрузке. По мере уменьшения угла между ветвью стропа и горизонтальной плоскостью груза натяжение синтетического материала увеличивается в геометрической прогрессии. Меньший угол создает огромные горизонтальные силы, которые тянут такелаж.
В основе расчета лежат коэффициенты угла нагрузки. Например, подъем груза с ногами, расположенными под углом 30 градусов к горизонту, эффективно удваивает напряжение на каждой ноге по сравнению с вертикальным подъемом. Передовые методы снижения рисков диктуют необходимость поддержания углов более 45 градусов, при этом предпочтительным минимумом является 60 градусов, чтобы предотвратить перегрузку синтетических волокон и возникновение внезапного щелчка.
Угол стропа (к горизонтали) | Множитель натяжения (коэффициент угла нагрузки) | Влияние мощности |
|---|---|---|
90 градусов | 1.000 | 100% емкость |
60 градусов | 1.155 | Небольшое увеличение напряжения |
45 градусов | 1.414 | Умеренное увеличение напряжения |
30 градусов | 2.000 | Двойное напряжение (высокий риск) |
Безопасность зависит от строгих протоколов проверок. Синтетические материалы разрушаются в результате механического износа, химического воздействия и факторов окружающей среды. Выявление дефектов перед подъемом является строгим нормативным требованием.
OSHA обеспечивает строгий мандат перед использованием, требующий, чтобы компетентный человек осматривал такелажное оборудование перед каждой сменой. Это не случайный взгляд; это систематическая оценка целостности материала.
Положите строп на чистую поверхность в хорошо освещенном месте.
Осмотрите всю длину на наличие сломанных швов, сильного истирания и заусенцев.
Проверьте, нет ли деградации под воздействием ультрафиолета, которая проявляется в обесцвечивании или жесткости волокон.
Обратите внимание на сварочные брызги и химические ожоги, которые нарушают структурную целостность полотна.
Убедитесь, что идентификационная бирка присутствует и полностью читаема.
Проблема с острыми краями является основной причиной выхода из строя синтетической оснастки. Синтетические волокна быстро порвутся при сильном натяжении, если их подвергнуть воздействию незащищенных углов, абразивных поверхностей или грубых металлических кромок.
Стратегии смягчения последствий требуют использования специальных средств защиты кромок. Монтажники должны использовать магнитные защитные уголки, специально разработанные втулки или сверхпрочные изнашиваемые накладки достаточной прочности и толщины, чтобы выдерживать силу резания. Картон, остатки ковров или тонкие тряпки не соответствуют требованиям, не обеспечивают никакой реальной защиты и создают ложное чувство безопасности, что приводит к несчастным случаям со смертельным исходом.
Создание «Красной зоны» является необходимым административным контролем. Менеджеры по безопасности должны определить четкие физические границы, используя баррикады или защитную ленту, чтобы держать весь персонал на безопасном расстоянии от подвешенных грузов. Никто никогда не должен ходить, стоять или работать под подвешенным предметом.
Протоколы связи должны быть герметичными. Операция по подъему должна основываться на стандартизированных ручных сигналах или выделенных радиоканалах. Назначение одного высококвалифицированного сигнальщика для прямой координации действий с оператором крана исключает путаницу и предотвращает беспорядочные движения крана.
Удаление такелажа регулируется строгими критериями. Если на ремне отсутствуют или неразборчивы бирки, он немедленно дисквалифицируется. Обнаружение красных предупреждающих нитей на сердцевине указывает на то, что внешняя защитная оболочка изношена и несущая сердцевина повреждена. Порезы, превышающие допуски производителя, любые признаки плавления, обугливания или кислотных ожогов также требуют удаления.
Действенным шагом при обнаружении дефектного ремня является немедленное его уничтожение. Поврежденное оборудование необходимо физически разрезать пополам или иным образом сделать полностью непригодным для использования, чтобы другой работник не смог случайно вытащить его из контейнера и использовать для подъема.
Чтобы оценить, почему предприятие предпочитает синтетические лямки вместо цепи из сплава или троса, необходимо понять концептуальные компромиссы материалов. Каждый тип такелажа предназначен для различных условий эксплуатации.
Плюсы синтетических материалов существенны. Они не оставляют повреждений, то есть защищают готовые, окрашенные или тщательно обработанные детали от царапин и потертостей во время подъема. Они невероятно легкие, что значительно снижает утомляемость монтажника и ускоряет процесс такелажа. Их гибкость позволяет им плотно прилегать к грузам неправильной формы, обеспечивая превосходное сцепление при кольцеобразных сцепках.
Минусы связаны с уязвимостью окружающей среды. Синтетические лямки имеют высокую восприимчивость к нагреву и обычно выходят из строя или плавятся при температуре, превышающей 180°F (82°C). Они обладают химической уязвимостью; нейлон плохо реагирует на кислоты, а полиэстер разлагается в присутствии сильных щелочей. Кроме того, они обладают значительно меньшей стойкостью к сильному истиранию и порезам по сравнению с цепями из легированной стали или толстыми проволочными канатами.
Безопасное и эффективное использование синтетического такелажа требует четкого понимания геометрии нагрузки, снижения грузоподъемности сцепки и строгого соблюдения протоколов проверок. Игнорирование физики углов строп или обход защиты кромки приводит непосредственно к катастрофическим отказам.
Немедленно проверьте свое текущее оборудование, чтобы убедиться, что все бирки разборчивы.
Внедрить обязательные документированные журналы предсменных проверок для всех бригад.
Закупить и обязать использовать специальную защиту кромок для всех операций с синтетической оснасткой, чтобы исключить сбои, связанные с порезами.
Уничтожьте и выбросьте все стропы, на которых имеются следы красной нити или химических ожогов.
A: Плоский лямочный ремень имеет фиксированные усиленные проушины на каждом конце, что делает его идеальным для стандартного направленного натяжения. Бесконечный подъемный строп представляет собой непрерывную петлю из синтетического материала. Такая непрерывная конструкция позволяет пользователю вращать стропу перед каждым подъемом, равномерно распределяя износ по всей длине, а не концентрируя его в фиксированных точках проушины.
О: Тип 1 (TC) имеет металлический фитинг в виде треугольника и колье. Тип 2 (ТТ) имеет треугольные фитинги на обоих концах. Тип 3 (EE) имеет плоские пришитые глаза. Тип 4 (EE) имеет закрученные пришитые глаза для облегчения удушья. Тип 5 (EN) представляет собой бесконечный непрерывный цикл. Тип 6 (RE) имеет перевернутые проушины, состоящие из нескольких слоев ленты, для тяжелых условий эксплуатации.
Ответ: Стандартное колье обычно уменьшает базовую вертикальную грузоподъемность стропа примерно на 20%. Однако это снижение может быть гораздо более серьезным, если угол дроссельной заслонки составляет менее 120 градусов. Всегда сверяйтесь с этикеткой производителя, чтобы узнать точные пределы мощности.
Ответ: По мере уменьшения угла между опорой стропы и горизонтальной плоскостью натяжение стропы увеличивается в геометрической прогрессии. Угол в 30 градусов эффективно удваивает натяжение синтетического материала по сравнению с прямым вертикальным подъемом. Если не рассчитать это добавленное натяжение, нагрузка легко превысит предел рабочей нагрузки стропа.
О: Вы должны использовать специально разработанные защитные кромки, магнитные защитные уголки или прочные синтетические износные накладки, специально предназначенные для такелажа. Такие материалы, как картон, остатки ковров или тонкие тряпки, не обеспечивают достаточного снижения трения и разрушаются под нагрузкой, что приводит к разрыву стропы.
О: Оборудование должно быть немедленно выведено из эксплуатации, если на нем отсутствуют или неразборчивы идентификационные бирки, видны предупреждающие нити с красной сердцевиной, порезы или заусенцы, превышающие ограничения производителя, сломанные несущие швы, ожоги кислотой или щелочью или любые признаки плавления и обугливания в результате воздействия тепла.
