Что такое лямочный слинг?

Для подъема тяжелых, дорогих или хрупких грузов требуется оборудование, выход из строя которого невозможен. Высокие ставки в промышленном такелажном оборудовании означают, что каждый подъем, перемещение и размещение требуют абсолютной точности. Выбор неправильного подъемного оборудования создает серьезные риски для эксплуатации и безопасности. Вы рискуете получить локальное повреждение под нагрузкой, повреждение поверхности, катастрофическое падение и строгое несоблюдение стандартов OSHA или ASME. Когда компоненты такелажа выходят из строя, последствия напрямую угрожают безопасности объекта и срокам проекта. Чтобы снизить эти риски, специалисты по такелажным работам используют лямочные стропы как универсальное высокопрочное синтетическое решение. В отличие от жестких цепей или абразивных тросов, синтетические стропы обеспечивают гибкость, прочность и защиту от нагрузки. Настоящее техническое руководство предоставляет основу для выбора правильного материала, конфигурации и грузоподъемности для конкретных подъемных операций.

Ключевые выводы

• Специфика материала определяет применение: выбор между подъемным стропом из полиэстера и нейлоном полностью зависит от требований к растяжению и химического воздействия (кислота или щелочь).

• Типы сцепных устройств изменяют грузоподъемность: Предел рабочей нагрузки (WLL) не является статичным; он значительно колеблется в зависимости от того, используется ли вертикальная сцепка, колье или корзина.

• Защита кромок не подлежит обсуждению: основной причиной выхода из строя синтетических строп являются порезы и истирание незащищенных кромок груза.

• Совместимость аппаратного интерфейса. Соединение строп с проушиной к дуговым или штифтовым скобам требует точного физического соответствия во избежание структурных сбивок и ускоренного износа.

• Строгие стандарты соответствия: Соблюдение критериев проверки и удаления ASME B30.9 является обязательным для обеспечения эксплуатационной безопасности и снижения ответственности.

Анатомия и механика промышленного лямочного стропа

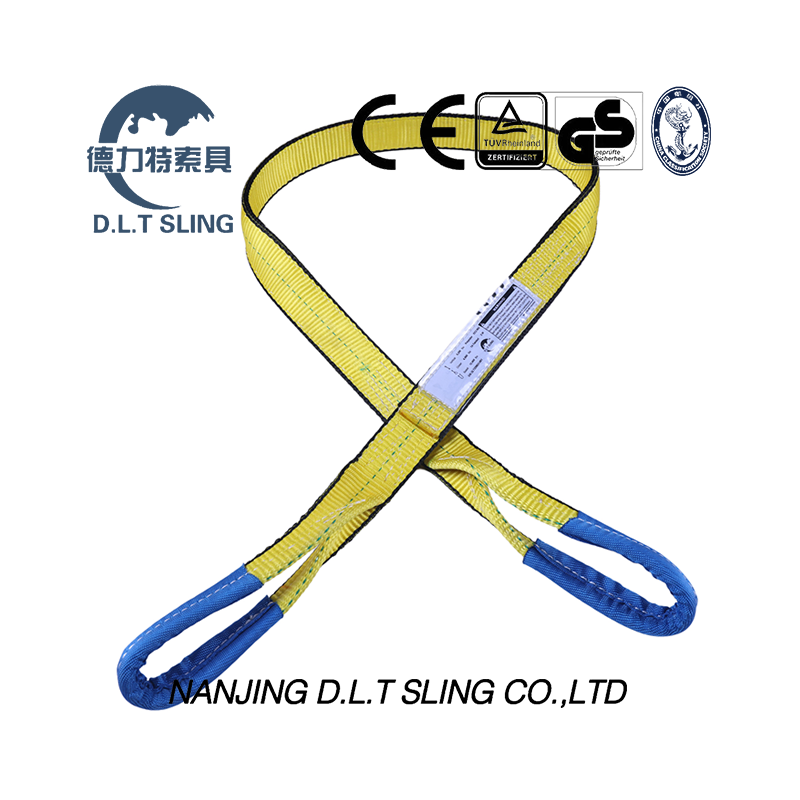

Промышленный лямочный строп представляет собой плоский, высокопрочный и гибкий подъемный ремень, сотканный из синтетических волокон. Производители разрабатывают эти ремни специально для безопасного подъема, перемещения и опускания тяжелых грузов. Структурная анатомия состоит из плоского тканого тела, состоящего из несущих нитей основы и утка. Нити основы проходят продольно и несут фактическое натяжение груза. Уточные нити проходят крест-накрест, связывая вместе нити основы и обеспечивая устойчивость к истиранию. Усиленные проушины служат основными опорными точками для соединений оборудования. Защитные рукава часто защищают волокна сердцевины от локального трения. Каждый строп, соответствующий требованиям, имеет обязательную идентификационную бирку производителя с подробным описанием его характеристик.

Понимание отраслевой терминологии обеспечивает безопасность такелажных работ. Вы должны знать эти аббревиатуры:

• WLL: Предел рабочей нагрузки. Это указывает на максимально допустимую нагрузку при определенных условиях сцепки.

• SF: Конструкция/коэффициент безопасности. Обычно это соотношение 5:1 для строп из синтетических лямок в соответствии со стандартами ASME B30.9.

• EE: Конфигурация «глаз и глаза». Эти стропы имеют петли на обоих концах.

• RU: Бесконечная конфигурация. Они образуют непрерывную синтетическую петлю.

Механика распределения нагрузки плоского синтетического стропа дает явные преимущества в полевых условиях. Широкая площадь поверхности снижает локальное давление на хрупкие, окрашенные или готовые грузы. Мы постоянно видим это, поднимая механически обработанные корпуса насосов или окрашенные корпуса генераторов. Это резко контрастирует с концентрированными точками давления, создаваемыми проволочными канатами или стальными цепями. Цепи легко раздавливают или царапают деликатные поверхности. Кроме того, эти стропы эффективно устраняют разрыв между тяжелыми грузами и основными подъемными устройствами. Они легко взаимодействуют с крюками мостового крана, подъемниками и приспособлениями для карманных погрузчиков вилочных погрузчиков.

Чтобы правильно проверить анатомию подъемного механизма перед сменой, выполните следующую пронумерованную последовательность:

1. Найдите и проверьте читаемость бирки производителя и рейтинги WLL.

2. Проведите голыми руками по всей длине плоского корпуса, чтобы нащупать скрытые порезы или въевшийся мусор.

3. Осмотрите опорные точки внутри проушин на наличие сильного истирания или расплавленных волокон.

4. Проверьте несущую нагрузку строчку на наличие порванных или вытянутых ниток.

5. Осмотрите все прикрепленное оборудование на наличие деформаций, зазубрин или брызг сварного шва.

Выбор материала: подъемный строп из полиэстера или нейлона

Выбор правильного синтетического материала определяет успех эксплуатации. имеет Подъемный строп из полиэстера свойство низкого удлинения. Он растягивается примерно на 3% при номинальной мощности. Минимальное растяжение делает его идеальным для помещений с небольшой высотой и точным подъемом. Это предотвращает опасные отскоки груза во время транспортировки. Полиэстер обеспечивает высокую устойчивость к кислой среде, отбеливателям и поглощению влаги. Это эффективно предотвращает замерзание и сухую гниль при использовании на открытом воздухе. Мы используем полиэстер почти исключительно на аккумуляторных заводах и станциях кислотной промывки.

И наоборот, нейлоновые стропы обладают более высоким удлинением. Обычно они растягиваются на 8–10 % при номинальной мощности. Эта эластичность обеспечивает амортизацию при внезапном изменении нагрузки или динамическом ускорении. Хотя нейлон может похвастаться превосходной устойчивостью к щелочной среде, он остается крайне уязвимым к кислотам и химическому разложению. Оба материала имеют схожие экологические компромиссы в отношении температуры. Максимальные пределы обычно ограничиваются 194°F (90°C). Оба со временем подвергаются постепенной деградации под воздействием ультрафиолета, если оставить их под прямыми солнечными лучами.

Конфигурации и типы промышленных лямочных строп

Производители создают синтетические стропы различных конфигураций, подходящие для различных сценариев такелажа. Тип 3 и Тип 4 представляют собой стропы типа «проушина» (EE). Плоская проушина (тип 3) позволяет легко извлекать груз из-под плоского груза. Twisted Eye (Тип 4) оптимизирует зацепку колье. Проушины расположены под углом 90 градусов к корпусу стропа, что позволяет более плотно и надежно обматывать пучки труб или стальную заготовку.

Тип 5 относится к бесконечным стропам (EN). Это непрерывные петли из синтетического материала. Основным эксплуатационным преимуществом бесконечной конфигурации является возможность вращения точек износа по непрерывному контуру. Смещая контактные площадки при каждом подъеме, монтажники равномерно распределяют истирание. Это значительно продлевает срок службы стропа. Стропы Типа 1 и Типа 2 оснащены фурнитурой «Треугольник» и «Чокер». В этих конфигурациях на концах используются встроенные детали из легированной стали или алюминия для специализированных такелажных приспособлений. Это снижает износ непосредственно на крюке крана.

Ширина и толщина строп определяют производительность. Рейтинг слойности варьируется от однослойных до многослойных конструкций. Ширина полотна обычно составляет от 1 до 12 дюймов. Добавление слоев увеличивает грузоподъемность без пропорционального увеличения ширины. Это позволяет стропу сохранять необходимую гибкость для обхвата грузов сложной геометрии. Четырехслойный строп обеспечивает большую прочность, но становится жестким, из-за чего его сложнее задушить грузами небольшого диаметра.

При выборе конфигурации для конкретного лифта учитывайте следующие факторы:

1. Определите вес груза и центр тяжести.

2. Определите доступные точки подключения нагрузки.

3. Выберите тип сцепки, необходимый для стабилизации груза.

4. Выберите тип стропы (EE, EN или аппаратный), соответствующий сцепному устройству.

5. Рассчитайте необходимую длину для соблюдения безопасных углов стропа.

Совместимость такелажного оборудования: крепления и скобы

Анатомия точек соединения требует пристального внимания. Необходимо следить за тем, как опорная точка проушины взаимодействует с такелажем. Неправильное соединение синтетических волокон со стальной фурнитурой приводит к быстрой деградации. Дугообразные или якорные скобы позволяют использовать более широкие проушины для ремня. Они позволяют использовать многоветвевые стропы без бокового защемления. Закругленная носовая часть обеспечивает достаточно места. Это предотвращает структурное слипание синтетических волокон при сильном натяжении.

Штыревые или цепные скобы имеют определенные ограничения. Установка синтетической ленты непосредственно на винтовой штифт приводит к сильному трению, выделению тепла и повреждению волокон при изменении нагрузки. Монтажники должны придерживаться правила 1/3 ширины. Ширина дужки или штифта дужки должна составлять не менее 1/3 ширины плоской проушины. Это геометрическое ограничение предотвращает локализованную перегрузку. Это обеспечивает равномерное распределение нагрузки по опорной точке проушины.

Оценка пределов рабочей нагрузки (WLL) и динамики сцепки

Базовая грузоподъемность любого стропа определяется вертикальной сцепкой. Это происходит, когда строп крепится прямо от крюка подъемника к единственной точке соединения груза. Однако WLL является динамичной. Для сцепных устройств требуется снижение номинальных характеристик. Механическое напряжение, возникающее при намотке ремня на себя и прохождении через собственное ушко, создает трение и сжатие. Отраслевые стандарты требуют снижения грузоподъемности до 80% от вертикальной номинальной мощности при использовании навесного устройства.

И наоборот, настоящая вертикальная сцепка корзины увеличивает грузоподъемность. Он эффективно удваивает (200%) WLL за счет распределения нагрузки между двумя вертикальными опорами. Для этого необходимо, чтобы радиус изгиба нагрузки был достаточным для предотвращения повреждения волокна. Расчет угла натяжения строп определяет безопасность при использовании многоопорных подъемников. Когда углы строп падают ниже 60 градусов от горизонтали, натяжение ремня увеличивается в геометрической прогрессии. Для этого требуется строп более высокого класса. Фактическое натяжение рассчитывается путем деления веса груза на количество стоек, умноженного на синус угла горизонтального стропа.

Чтобы точно рассчитать натяжение в полевых условиях, выполните следующие действия:

1. Измерьте общий вес груза.

2. Определите количество несущих ножек.

3. Измерьте горизонтальный угол строп.

4. Найдите коэффициент угла нагрузки (например, 1,414 для 45 градусов).

5. Умножьте вертикальную долю нагрузки на угловой коэффициент, чтобы определить фактическое напряжение на каждую ногу.

Ленточные стропы против круглых стропов против проволочного троса

Сравнение плоских лямок с круглыми стропами показывает различные предпочтения в применении. Плоская, широкая несущая поверхность лямочного стропа превосходно распределяет вес по деликатным поверхностям. Круглые стропы содержат несущую нагрузку непрерывную пряжу с сердечником внутри трубчатой ​​оболочки. Они плотно соответствуют неправильной форме, но имеют более узкое пятно контакта. Мы используем плоские лямки для грузов, склонных к раздавливанию или полированных грузов, где контакт с поверхностью предотвращает повреждение.

При сравнении синтетических лямок с тросом или цепью компромиссы сосредоточены на эргономике и долговечности. Синтетические стропы обеспечивают превосходную эргономику, легкий вес, нулевой риск ржавчины и отличную защиту поверхности. Однако они жертвуют устойчивостью к экстремальным температурам, устойчивостью к острым кромкам и долговечностью, присущими стальным цепям или проволочным канатам. Монтажники оценивают среду нагрузки, чтобы определить, какие свойства материала наиболее важны для конкретного подъема.

Риски реализации и снижение безопасности

Основная угроза для синтетических строп – это порезы по краям. Режим отказа является внезапным и катастрофическим. Обязательное использование инженерной защиты кромок имеет важное значение. Вы должны использовать синтетические втулки, сверхпрочные изнашиваемые накладки или магнитные угловые протекторы. Импровизированные решения, такие как картон или выброшенные пожарные шланги, нарушают протоколы безопасности и выходят из строя под давлением.

Химическая деградация и деградация окружающей среды представляют собой значительные риски. На активных химических заводах, в морских условиях или в морской среде стратегии смягчения последствий включают правильное сухое хранение вдали от ультрафиолета и активных химикатов. Соблюдение критериев проверки и удаления ASME B30.9 не подлежит обсуждению. Стропы должны быть изъяты из эксплуатации, если они имеют определенные повреждения.

• Отсутствуют, нечитаемы или оторваны идентификационные бирки производителя.

• Кислотные или едкие ожоги.

• Плавление, обугливание или брызги при сварке.

• Заеды, проколы, разрывы или порезы.

• Сломаны или изношены швы в несущих соединениях.

• Обесцвечивание или усиление жесткости волокон, вызванное химической или ультрафиолетовой деградацией.

Заключение

Эффективность и безопасность синтетической подъемной установки полностью зависят от подбора правильного материала и конфигурации с учетом конкретной геометрии груза, такелажа и условий окружающей среды. Игнорирование химической совместимости, защиты кромок или факторов, снижающих характеристики сцепки, гарантирует выход оборудования из строя. Чтобы оптимизировать операции по монтажу, выполните следующие шаги:

• Проверьте свой текущий грузоподъемный инвентарь, чтобы убедиться, что все бирки разборчивы и соответствуют стандарту ASME B30.9.

• Внедрите обязательную инженерную защиту кромок для всех подъемников, в которых используются синтетические материалы.

• Стандартизируйте использование дуговых скоб вместо штыревых при соединении плоских проушин с оборудованием.

• Обучите весь такелажный персонал рассчитывать увеличение натяжения на основе углов горизонтального стропа.

Часто задаваемые вопросы

Вопрос: Можно ли использовать синтетический строп для подъема грузов с острыми краями?

О: Нет, синтетические стропы никогда нельзя использовать на острых кромках без специальной защиты кромок. Незащищенные острые или абразивные края могут порезать синтетические волокна под натяжением, что приведет к немедленному и катастрофическому выходу из строя нагрузки.

Вопрос: Как вода влияет на грузоподъемность нейлоновых строп?

Ответ: Нейлон впитывает влагу, что снижает его общую прочность на 10–15 % во влажном состоянии. Полиэстер не впитывает воду и сохраняет 100% своей прочности во влажных условиях.

Вопрос: Какую максимальную температуру выдерживает синтетический строп?

О: Как стандартные синтетические стропы из полиэстера, так и нейлона имеют максимальную безопасную рабочую температуру 194°F (90°C). Воздействие температур выше этого порога приводит к плавлению волокон и потере структурной целостности.

Вопрос: Почему мощность чокерной сцепки ниже, чем мощность вертикальной сцепки?

Ответ: Сцепное устройство снижает грузоподъемность, поскольку строп проходит через собственную проушину, создавая резкий изгиб и локализованные точки напряжения. Этот механический недостаток обычно снижает предел рабочей нагрузки до 80% от номинальной вертикальной нагрузки.

Вопрос: Как часто следует проверять синтетические стропы?

Ответ: Стропы должны подвергаться визуальному осмотру пользователем перед каждой сменой или подъемом. Документированная периодическая проверка назначенным квалифицированным лицом должна проводиться не реже одного раза в год или чаще в зависимости от интенсивности использования.
